Descripción

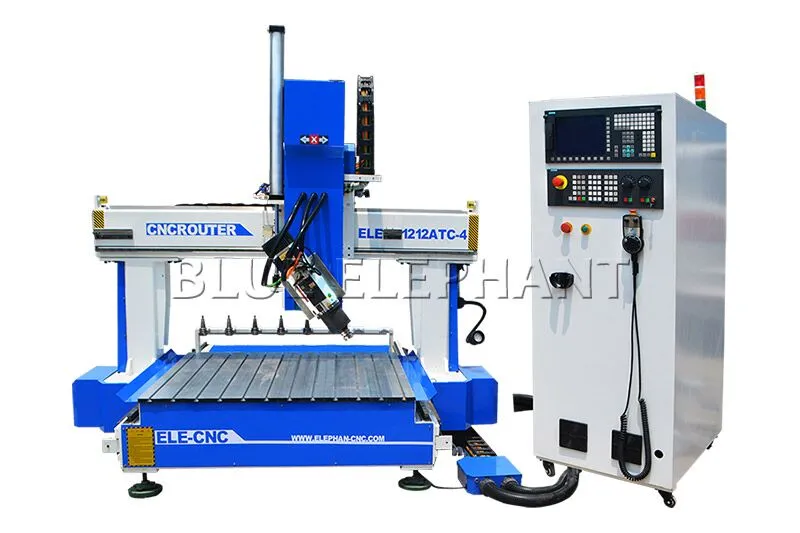

El 3D router CNC ATC pequeño es una máquina cnc de 4 ejes CNC madera profesional con husillo de cambio automático de herramientas, bueno para tallar y grabar en 2D/3D en madera, tiene un tamaño de mesa inteligente de 1200*1200mm / 4’x4’.
Características

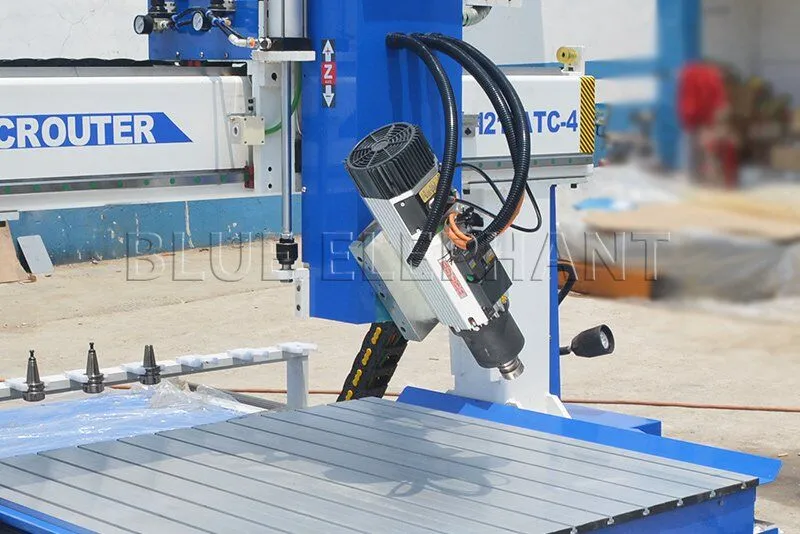

1. El kit de husillo de 3D router CNC ATC pequeño CNC madera profesional puede oscilar ±90 grados, cumple con la necesidad de procesamiento de tallado 3D y de superficie compleja;

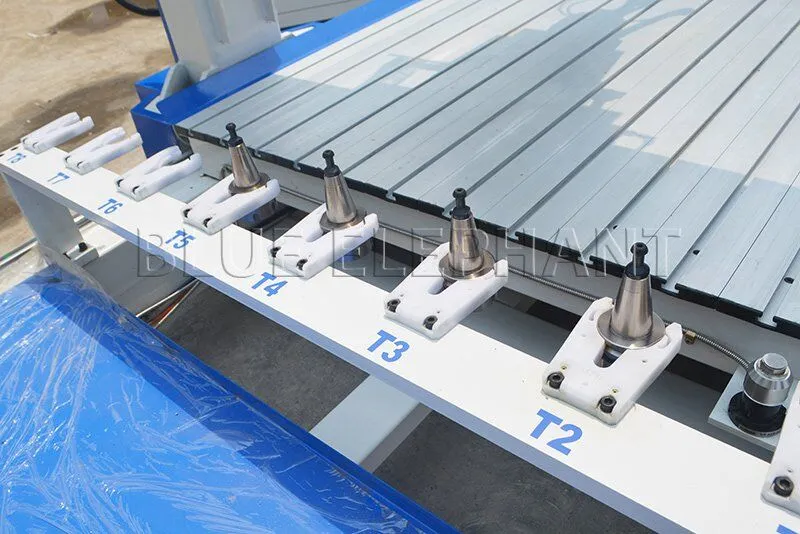

2. El método de cambio de herramientas lineal tiene una velocidad de cambio de herramientas rápida, rentable, que ahorra mucho tiempo de procesamiento;
3. Los kits CNC de marca global de calidad, como el controlador y los motores servo de Siemens, aseguran el tiempo largo y la precisión de la carpintería;
4. El tamaño de mesa inteligente ahorra espacio, muy popular en negocios personales o talleres.
Esta máquina es la mejor para la carpintería automática de piezas de trabajo 3D pequeñas, grabado y tallado complejo de larga duración en madera u otros materiales como acrílico, MDF, plástico, madera dura, etc.
Parámetros
| Modelo | ELECNC1212ATC |
| Recorrido del eje X,Y | 1200x1200mm, opción:15003000mm;2100*3000mm;2100*4000mm,etc |
| Recorrido del eje Z | 200mm, opción:300mm,400mm,500mm,600mm,etc |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| Banco de perforación | Taladros verticales 5+4 de Taiwán o Italia |
| Revista de herramientas | Cambiador de herramientas automático de tipo lineal Opción: Cambiador de herramientas automático de tipo carrusel |
| Portaherramientas con pinza | ISO30, pinza ER32:φ4,φ6,1/8,1/2 |
| Sistema de control | Controlador SYNTEC /LNC de Taiwán, opción：Ncstudio |
| Sistema de conducción | Controlador de servo AC YASKAWA de Japón de 1kw y motor de servo AC de 850w, 4 sets. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de aluminio T-slot & vacuum |
| Cilindro de posicionamiento | 5 piezas(X2,Y3) |
| Guía lineal | Guía lineal de Taiwán con protección contra el polvo |
| Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Husillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam,Alphcam,Type 3,Ucancam, Aspire,etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío | 1. Circulación de agua 2. Soplador de anillo 3. Vane rotatorio, sin aceite: Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo | 1. 3kw, 5.5kw, 7.5kw, etc, incluyendo campana de polvo, tubería, todo el conjunto completo 2. Nuevo tipo |
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc |
PREGUNTAS FRECUENTES
¿Cómo aprender rápidamente a usar el router CNC ATC?
La programación básica de CNC es muy fácil de aprender y se puede completar en unos pocos días. Sin embargo, necesitas entender las matemáticas básicas y cómo funciona el procesamiento. Puedes aprender habilidades de programación CNC intermedias en un año.
¿Necesito calibrar el router CNC?
Sí. El router CNC debe ser calibrado regularmente para evitar cualquier error potencial en el proceso de mecanizado, con el fin de satisfacer las demandas del cliente como siempre. De acuerdo con las especificaciones originales del fabricante, la calibración de la máquina CNC tiene como objetivo diagnosticar y corregir errores que pueden desviarse con el tiempo.
¿Cómo elegir entre el ATC lineal o el carrusel ATC?
La acción de cambio de herramienta del carrusel ATC es más rápida. Y la estructura del ATC lineal es simple y confiable, pero gasta más tiempo en el cambio de herramienta.
¿Necesito reemplazar las pinzas del router CNC?
Sí. La pinza es una pequeña parte utilizada para asegurar físicamente el cortador del router CNC al eje del motor del husillo del router CNC. Las pinzas caen en múltiples tipos y tamaños de acuerdo con el diseño del eje del motor del husillo del router CNC y el soporte del cortador. Es necesario reemplazar las pinzas regularmente en el mantenimiento diario del router CNC. Esto puede asegurar un mejor rendimiento, una vida útil más larga y mejores resultados de los cortadores del router CNC. Si usas tu router CNC todos los días, es posible que necesites reemplazar las pinzas cada tres meses.
Detalles del Router CNC ATC
Aplicación
El router CNC ATC de 4 ejes al que nos referimos cuenta con un husillo giratorio que puede oscilar 180° de izquierda a derecha. La trayectoria de trabajo del router CNC ATC de 4 ejes incluye los ejes X, Y, Z y A. Por lo tanto, también es adecuado para cortar y grabar piezas de trabajo 3D, como moldes de espuma, esculturas y estatuas de madera y piedra, excepto para las aplicaciones básicas. Además, también puede perforar agujeros laterales o hacer ranuras o ranuras laterales en el lado de los paneles de madera. Este tipo de router CNC ATC de 4 ejes se utiliza ampliamente en la fabricación de esculturas y estatuas, moldes, muebles, decoración, artesanía, publicidad y otros campos.
Industria del mueble: varios tipos de puertas, ventanas, armarios, estantes, mesas, sillas, sofás, taburetes, bancos, camas, escritorios, mesitas de noche, literas, armarios, tablas de té
Industria de la decoración: marcos de puertas, barandillas, columnas de construcción, pilares, patas de mesa, patas de silla, marcos de fotos, marcos de espejo, pantallas, luces, decoraciones navideñas
Industria de la artesanía: obras de arte, regalos, recuerdos, marcos de reloj, sellos, insignias, medallas, trofeos, adornos navideños
Industria de la publicidad: letreros publicitarios, logotipos, etiquetas, letras y números 3D, tableros de doble color, placas de nombre de acrílico, nombres de empresas, luces LED
Industria del molde: incluyendo molde de madera, molde de espuma y molde de metal.
Industria de instrumentos musicales: abarcando el tallado de superficies en 3D, el corte de formas, y la fabricación de instrumentos como guitarras, bajos, violines, violas, violonchelos, erhus, y otros instrumentos de cuerda.
Otros usos: como el procesamiento de placas de circuito impreso, materiales aislantes, grabado o enrutamiento de carcasas de electrodomésticos, paquetes de EVA para herramientas y dispositivos, así como el grabado o enrutamiento de materiales de revestimiento de equipos médicos, electrónicos y otros contenedores.
