Descripción

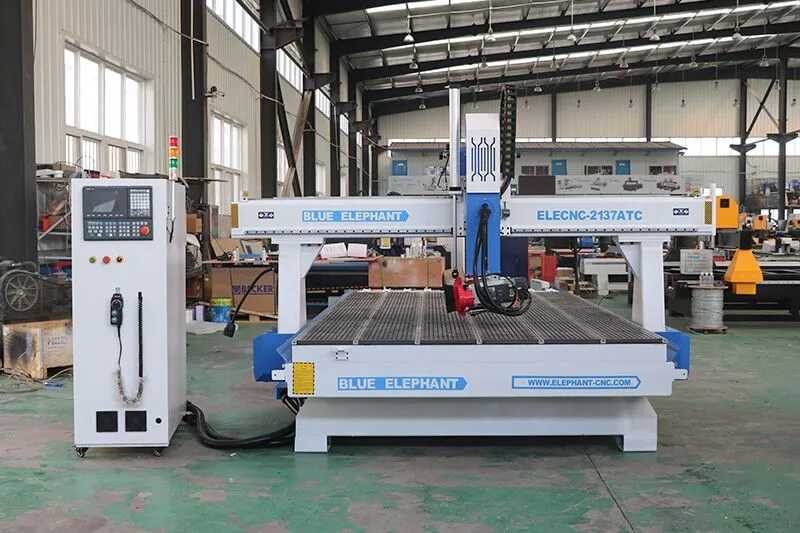

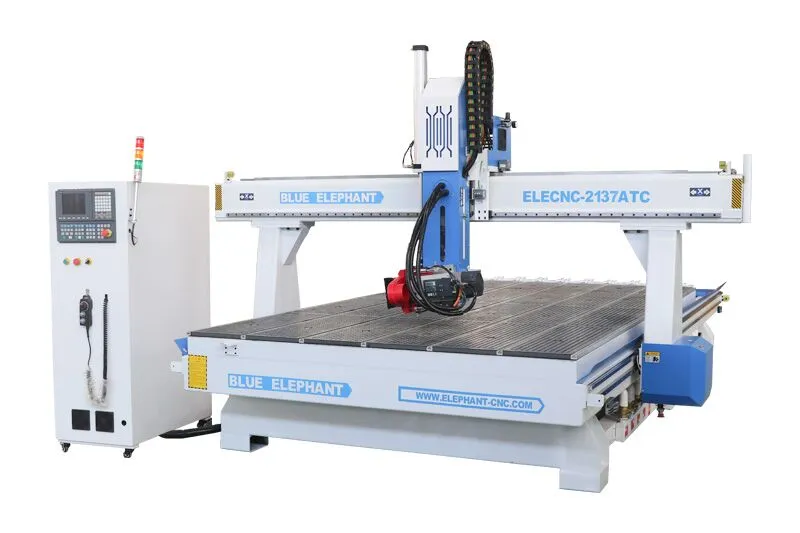

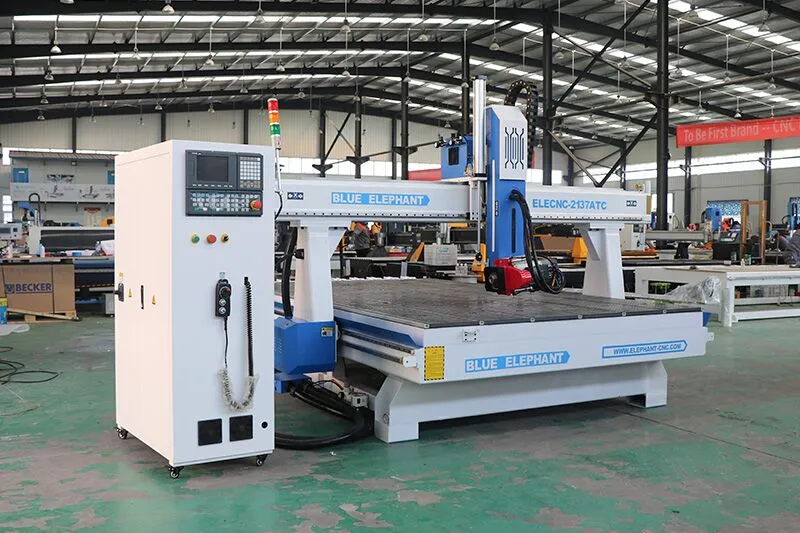

La router CNC 4 ejes máquina ELECNC2137 para el tallado en madera 3D adopta un cargador de herramientas lineal de 20 soportes de bits, que elige automáticamente los bits correctos para satisfacer diferentes requisitos de trabajo. La máquina CNC de 4 ejes se utiliza principalmente para el tallado en 2D y 3D de madera, MDF, polywood. Es bueno para hacer armarios, puertas, moldes, artes de madera, manualidades de madera, etc.
Características
1. Cambiador automático de herramientas lineal, contiene 20 herramientas/bits para router CNC 4 ejes máquina que cumplen con los requisitos de tallado y corte de madera;
2. El husillo ATC HSD de refrigeración por aire que puede oscilar ±90 grados es adecuado para realizar procesamiento en 3d, realizando trabajos de carpintería de múltiples usos;
3. Kits CNC de marca global: como los motores servo YASKAWA de Japón, los controladores y el reductor Shimpo de Japón, hacen que la máquina funcione de manera estable y precisa;
Parámetros
| Modelo | ELECNC2137ATC-4A |
| Recorrido del eje X,Y | 2100x3700mm, opción: 1300*2500mm; 2000*3000mm; 2000*4000mm, etc |
| Recorrido del eje Z | 400mm, opción: 500mm, 600mm, etc |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ER32 |
| Tipo de inversor | 11kw |
| Dispositivo rotativo | Opción: dispositivo rotativo |
| Revista de herramientas | Cambiador de herramientas automático tipo lineal |
| Portaherramientas con pinza | Pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador Syntec de Taiwán, opción：Taiwán LNC |
| Sistema de conducción | Motor servo Yaskawa de Japón de 850W y controlador de 1000w Opción: Motor servo Leadshine de 1300W y controladores servo |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio |
| Cilindro de posicionamiento | Opcional: 7 piezas (X3,Y4) |
| Guía lineal | Guía lineal #25 de Taiwán |
| Transmisión | Ejes X,Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración manual del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphacam,Type 3, Ucancam, Aspire, etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 40m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.07mm |
| Presión de aire de trabajo | 0.8MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63),12kw (ISO30, HSK F63), etc |
PREGUNTAS FRECUENTES
1. ¿Para la máquina de 4 ejes, qué software se necesita suministrar?
Suministramos gratuitamente el software Powermill/UG con postprocesador. El postproceso tiene una función RTCP, lo que significa que tiene una configuración de compensación de herramienta de corte.
2. ¿Cuál es la diferencia entre la máquina CNC de 3 ejes y la máquina CNC de 4 ejes?
3 ejes: su husillo es vertical, que se utiliza para hacer trabajos planos y grabados 3D planos.
4 ejes: su husillo puede rotar de 0 a 180 grados, que se puede utilizar para hacer trabajos 3D para moldes.
3. ¿Qué tipo de aceite necesito para lubricar?
ISO VG32 o 5w30.
Detalles Del Router CNC De 4 Ejes
Aplicación
INDUSTRIAS
El router CNC ATC está equipado con un almacén de herramientas independiente, que puede ser de tipo lineal o de carrusel. Este dispositivo puede cambiar automáticamente las herramientas necesarias durante el proceso de mecanizado sin interrumpir el trabajo. El router CNC ATC se utiliza ampliamente en la fabricación de muebles, publicidad, moldes, decoración, construcción y otras industrias. En cuanto a sus funciones, puede cortar, grabar, perforar, fresar y ranurar. En términos de materiales, el router CNC ATC puede procesar una variedad de materiales, incluyendo madera, plásticos, piedra, metales blandos y compuestos.
MATERIAL
Los materiales de madera incluyen: madera natural, contrachapado, corcho, madera dura, tablero de fibra, tablero de partículas, tablero de melamina, LDF, MDF y tablero de partículas.
Los materiales de plástico y goma incluyen: acrílico, ABS, HDPE, PVC, LDPE, UHMW, resina, tablero bicolor, PP y EVA.
Los materiales de piedra incluyen: granito, mármol, pizarra, basalto, guijarros, cerámica, porcelana y piedra natural y artificial.
Los metales blandos incluyen: aluminio, latón, cobre y acero de bajo carbono.
Los materiales compuestos incluyen: compuesto de aluminio y plástico, compuesto de cobre, compuesto de titanio y compuesto de zinc.
