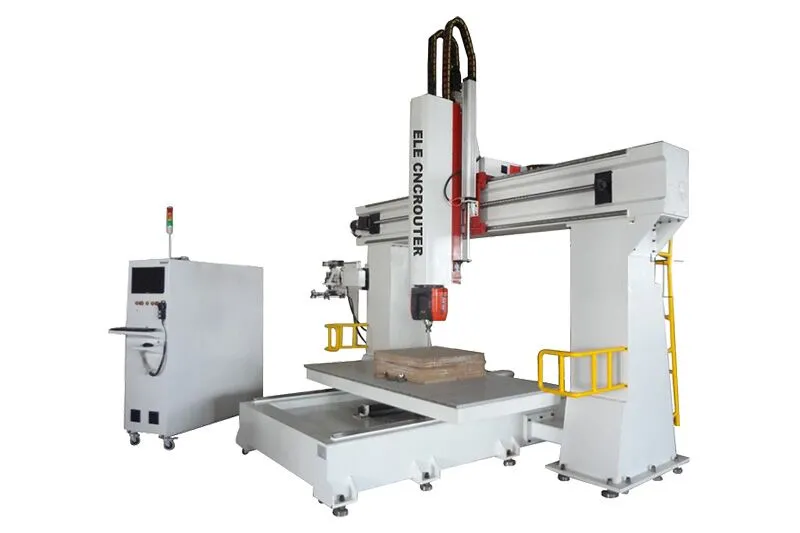

Potente Centro De Mecanizado CNC De 5 Ejes Para 3D
Máquina De Grabado CNC De 5 Ejes Proceso De Espuma
Descripción
Este máquina CNC de router 5 ejes adopta el sistema de control Syntec, que admite el enlace de 5-8 ejes y tiene funciones de control diversificadas. Las funciones diversificadas pueden garantizar la velocidad de procesamiento, la velocidad de ralentí, la velocidad de corte y mejora en gran medida la calidad de los productos procesados y la eficiencia del procesamiento.
Características
1. Máquina CNC de router 5 ejes con el famoso sistema de control Syntec, es potente y fácil de operar con las características de alta precisión.
2. El recorrido del eje Z se puede aumentar a 1.5 metros, y es adecuado para superficies tridimensionales a gran escala.
3. Con la función de procesamiento inteligente de protección de fronteras cruzadas, es más inteligente.
4. Todos los componentes son de marcas famosas internacionales, lo que extiende en gran medida la vida útil de la máquina.
Parámetros
| Modelo | ELECNC1224 5 ejes |
| Recorrido del eje X,Y | 1200x2400mm, opción: 1300*2500mm; 1500*3000mm; 2100*3000mm, etc |
| Recorrido del eje Z | 200mm, opción: 300mm, 400mm, 500mm, 600mm, etc |
| Tipo de husillo | Husillo ATC Demas de 5 ejes de 10kw, HSK F63, ER32 |
| Tipo de inversor | Inversor Delta serie B de 15KW |
| Banco de perforación | Taladros verticales 5+4 de Taiwán o Italia |
| Revista de herramientas | Cambiador automático de herramientas tipo carrusel Opción: Cambiador automático de herramientas tipo lineal |
| Portaherramientas con pinza | HSK F63, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Sistema de control de 5 ejes Syntec |
| Sistema de conducción | Motores y controladores servo Yaskawa de Japón de 1.3kw Opción: Servo Leadshine de 1.5kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T con protección de PVC |
| Cilindro de posicionamiento | 5 piezas (X2,Y3) |
| Guía lineal | Guía lineal de Taiwán, 35# en el eje Y, 30# en los ejes X y Z |
| Transmisión | Tornillo de bolas TBI de Taiwán 3510 |
| Sistema de lubricación | Sistema de lubricación automático de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | UG, Powermill, etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc |
PREGUNTAS FRECUENTES
1.¿Viene con abrazaderas para fijar la pieza de trabajo? ¿O la mesa de trabajo removible puede ser una mesa de vacío?
Podemos enviarle abrazaderas. Y la mesa de trabajo puede ser diseñada como una mesa de vacío, que necesita ser conectada con una bomba de vacío.
2.¿La máquina es de tipo enchufable o de cableado duro?
Para esta máquina grande, necesita cableado.
3.¿La máquina viene con pinza para brocas de corte de 1/8 in y 1/4 in?
La máquina viene con 16pcs ER32 colectores de herramientas, que pueden sostener herramientas de 3.175mm, 6mm, 12.7mm, y 20mm.
Detalles Del Router CNC De 5 Ejes
Aplicación
INDUSTRIAS
El router CNC de 5 ejes tiene un husillo que se mueve de un lado a otro. Durante el mecanizado, puede cambiar automáticamente su dirección sin necesidad de detenerse. Este tipo de router se usa en muchos campos, como fabricación de muebles, publicidad, moldes, decoración, construcción y otras industrias. En cuanto a sus capacidades, puede cortar, grabar, perforar, fresar y hacer ranuras. En cuanto a los materiales, puede trabajar con una amplia variedad, incluyendo madera, plástico, piedra, metales blandos y compuestos.
MATERIAL
Materiales de madera incluyen: Madera natural, contrachapado, corcho, madera dura, tablero de fibra, tablero de partículas, tablero de melamina, LDF, MDF y tablero de partículas.
Los materiales de plástico y goma incluyen: Acrílico, ABS, HDPE, PVC, LDPE, UHMW, resina, tablero bicolor, PP y EVA.
Los materiales de piedra incluyen: Granito, mármol, pizarra, basalto, guijarros, cerámica, porcelana, y piedra natural y artificial.
Los metales blandos incluyen: Aluminio, latón, cobre y acero de bajo carbono.
Los compuestos incluyen: Compuesto de aluminio-plástico, compuesto de cobre, compuesto de titanio y compuesto de zinc.
