Router CNC ATC Lineal 1328
Router CNC ATC Lineal 1328
Descripción
Esta máquina de control numérico (CNC) modelo 1325 con función de alimentación automática puede cambiar automáticamente 12 tipos diferentes de herramientas. Es muy adecuada para personas que realizan trabajos complejos y cambian frecuentemente de herramienta. Esta máquina está equipada con un dispositivo de empuje que puede empujar el material después de cortarlo o grabarlo.
Características
1. Marco de alta resistencia. El marco es más largo y mucho más fuerte que los router CNC madera normales.
2. Nuestro sistema CNC está equipado con un motor de servomotor SYNTC 1000w de Taiwán y una reductora SHIMPO de Japón. El sistema de control de circuito cerrado completo, el eje Z tiene una función de frenado, la retroalimentación de posición es constante, la potencia es fuerte y el movimiento es suave.
3. La máquina está diseñada con un cambiador de herramientas lineal debajo del pórtico, que puede cambiar rápidamente 12 tipos diferentes de herramientas.
4. El eje Y de la máquina utiliza una guía lineal cuadrada #30 de Taiwán, y los ejes X y Z utilizan una guía lineal cuadrada #25. Además, también utilizamos una cremallera de dientes oblicuos 2M para garantizar la estabilidad de la máquina durante la operación de alta velocidad y también para garantizar una mayor precisión de mecanizado.
5. Husillo de refrigeración por aire ATC. La velocidad máxima puede ser de 24000RPM. Con portaherramientas ISO30, puede usar brocas de 20mm como máximo.
Parámetros
| Modelo | ELECNC1325 ATC |
| Recorrido del eje X,Y | 1220x2440mm opción: 1500*3000mm; 2100*3000mm; 2100*4000mm, etc |
| Recorrido del eje Z | 200mm |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| Revista de herramientas | cambiador automático de herramientas de tipo lineal Opción: cambiador automático de herramientas de tipo carrusel |
| Portaherramientas con pinza | ISO30, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC/LNC de Taiwán |
| Sistema de accionamiento | Controlador de servo AC YASKAWA de Japón de 1kw y motor de servo AC de 850w, 4 conjuntos. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T y vacío |
| Cilindro de posicionamiento | Opción: 5 piezas (X2,Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Eje X,Y: Cremallera y piñón helicoidales de Taiwán/Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphcam, Type 3, Ucancam, Aspire, etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc |
| Dispositivo rotatorio | Soporte de grado industrial del dispositivo rotatorio diámetro 200mm, 320mm. |
PREGUNTAS FRECUENTES
1, ¿Cómo mantener la máquina?
La máquina está equipada con un sistema de lubricación automática, por lo que no se requiere mantenimiento manual.
2, ¿Será difícil usar la máquina por primera vez?
Contamos con un equipo de servicio postventa maduro que puede proporcionar un servicio en línea las 24 horas. Si tienes alguna pregunta, nuestros ingenieros te guiarán paso a paso y te ayudarán a resolverlas. Además, también tenemos videos instructivos y manuales para ti.
3, ¿Cuáles son las ventajas de esta máquina?
El almacén de herramientas está debajo del pórtico, lo que tiene la velocidad de cambio de herramientas rápido. Además, también está equipado con el rodillo de alimentación y el dispositivo de empuje. Por lo tanto, la carga y descarga es más conveniente y rápida.

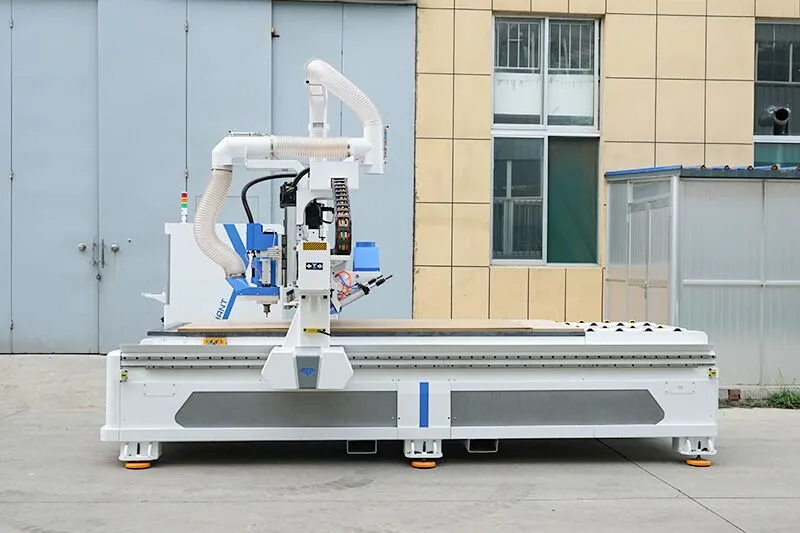

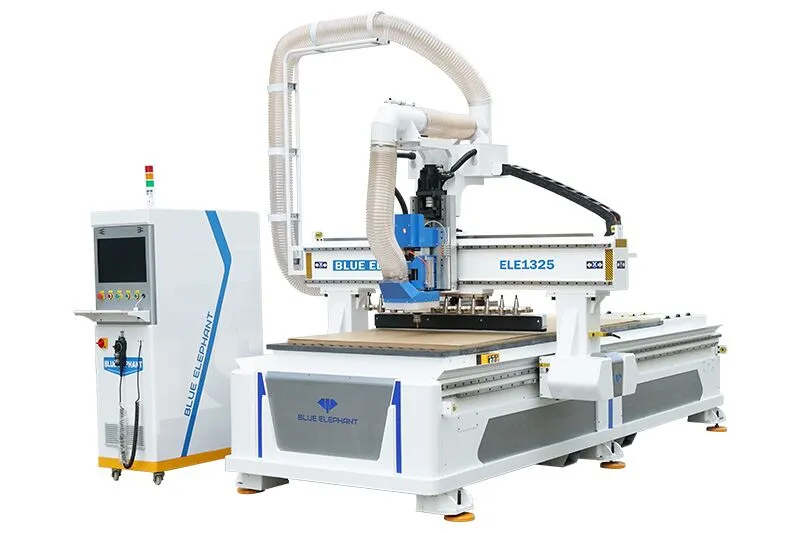

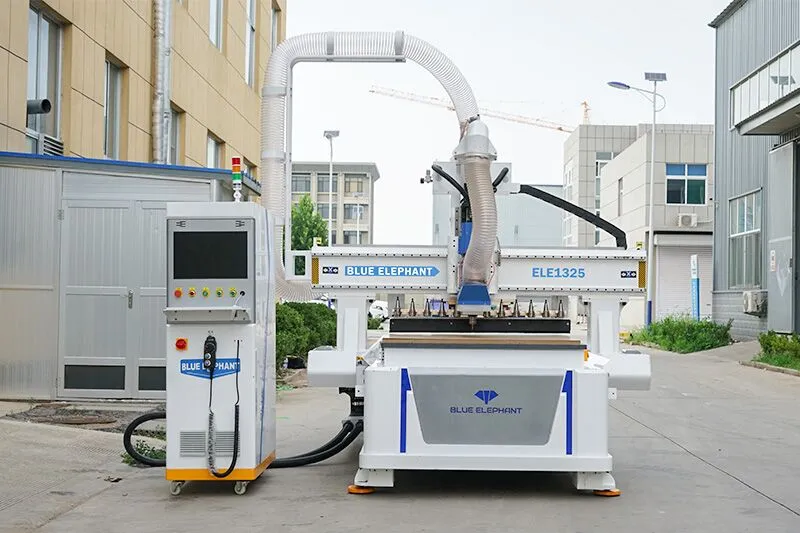

Detalles De La Máquina CNC De Anidación
Aplicación
El enrutador CNC de alta resistencia es bueno para procesos complejos y trabajo a largo plazo, como:
Fabricación de puertas de madera, muebles;
Corte de MDF, madera de poli;
Grabado y tallado de madera dura;
Carpintería a gran escala;
Grabado y corte de metal blando, plástico, acrílico, espuma, etc.;
