Descripción

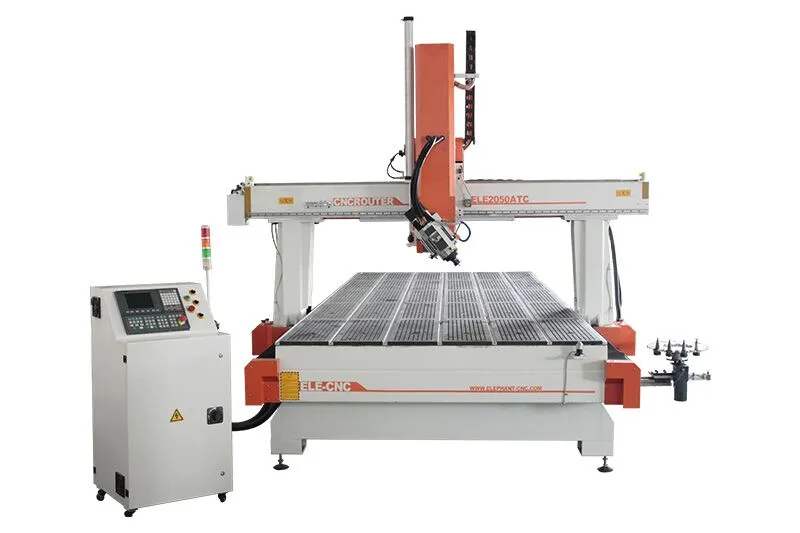

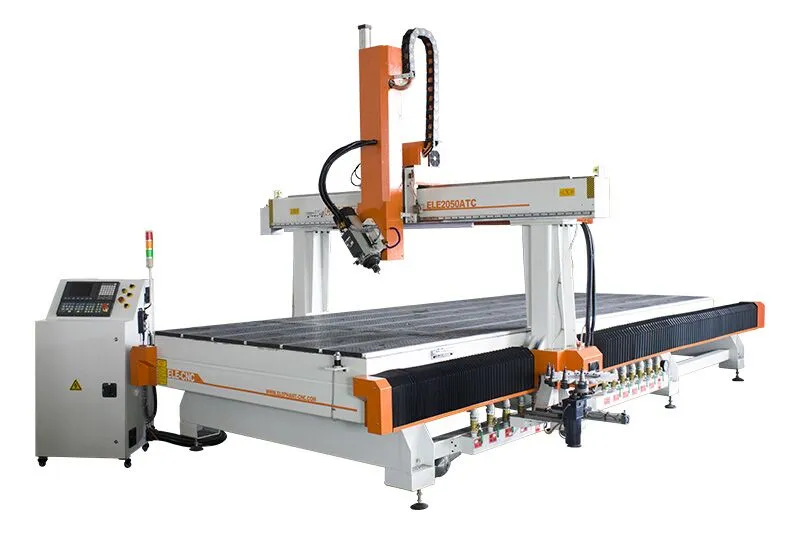

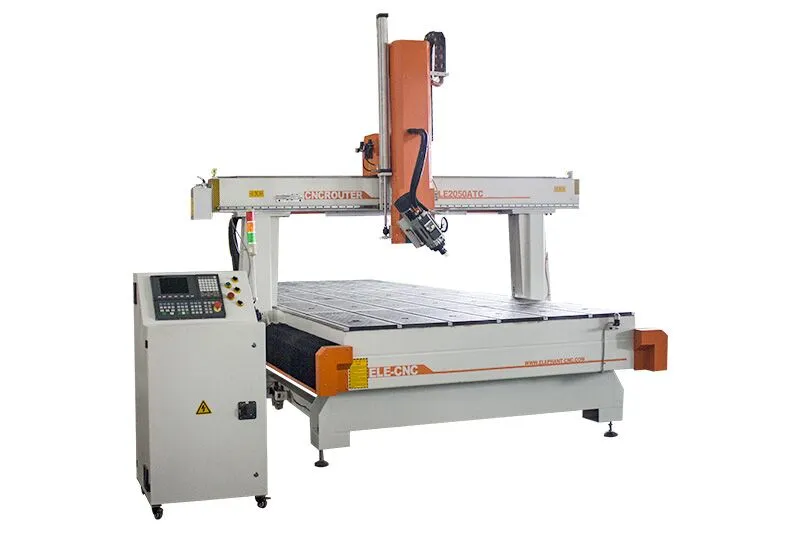

La máquina madera CNC de router 4 ejes se utiliza principalmente para el tallado en madera 3D. Puede hacer trabajos en madera más complejos, como el grabado lateral en madera. El husillo ATC HSD puede cambiar automáticamente las herramientas desde el cambiador de herramientas durante todo el proceso sin asistencia manual. Por lo tanto, ahorra mucho tiempo y mejora la eficiencia del trabajo.
Características
1. Este Router madera CNC de router 4 ejes cuenta con un cambiador automático de herramientas de carrusel, el cual realiza el cambio de herramientas de forma automática, ahorrando tiempo y mano de obra.
2. El Husillo HSD de refrigeración por aire tiene una fuerte capacidad de corte, es muy bueno en trabajos de carpintería de larga duración.
3. El motor servo YASKAWA es reconocido por su calidad y prestigio, garantizando un trabajo de alta velocidad y precisión.
4. La mesa de trabajo combinada de vacío y ranura en T absorbe materiales grandes por potencia de vacío y fija materiales pequeños por abrazaderas.
Parámetros
| Modelo | ELECNC2050 4 Axis ATC |
| Recorrido del eje X,Y | 2000x5000mm, opción: 1500*3000mm; 2100*3000mm; 2100*4000mm, etc |
| Recorrido del eje Z | 600mm, opción: 400mm, 500mm, 700mmetc |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| El 4th eje | reductor de precisión de rueda de piñón cicloidal, con alta precisión de transmisión y rigidez torsional puede oscilar de -90 grados a +90 grados |
| Revista de herramientas | Cambiador de herramientas automático tipo carrusel Opción: cambiador de herramientas automático tipo lineal |
| Portaherramientas con pinza | ISO30, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC/LNC de Taiwán |
| Sistema de conducción | Controlador de servo AC YASKAWA de Japón de 1kw y motor servo AC de 850w, 4 conjuntos. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio y vacío |
| Cilindro de posicionamiento | Opción: 5 piezas (X2, Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Ejes X,Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Powermill, UG, Alphacam, Fusion 360, etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc |
| Dispositivo rotatorio | Soporte de grado industrial del dispositivo rotatorio, diámetro 200mm, 320mm. |
PREGUNTAS FRECUENTES
1. ¿Qué trabajo puede hacer el husillo de 4 ejes?
El eje 4 puede oscilar +90 grados a -90 grados. Principalmente hace moldes 3D, como coche 3D, barco 3D, etc. También se puede utilizar para ranurar lateralmente, como agujeros de cerradura de puerta.
2. ¿Qué software proporcionan?
Para la máquina CNC de 4 ejes, utilizamos el software profesional UG/Powermill. Y también puedes usar tu propio software.
3. ¿Por qué puede rotar el 4º eje?
Hay un plato giratorio de 4º que puede hacer que el husillo oscile de -90° a +90°. Blue Elephant elige el plato giratorio que trabaja en la máquina CNC de metal. Puede trabajar con aluminio, cobre, etc.
Detalles Del Router CNC De 4 Ejes
Aplicación
INDUSTRIAS
El router CNC ATC está equipado con un almacén de herramientas independiente, que puede ser de tipo lineal o de carrusel. Este dispositivo puede cambiar automáticamente las herramientas necesarias durante el proceso de mecanizado sin interrumpir el trabajo. El router CNC ATC se utiliza ampliamente en la fabricación de muebles, publicidad, moldes, decoración, construcción y otras industrias. En cuanto a sus funciones, puede cortar, grabar, perforar, fresar y ranurar. En términos de materiales, el router CNC ATC puede procesar una variedad de materiales, incluyendo madera, plásticos, piedra, metales blandos y compuestos.
MATERIAL
Los materiales de madera incluyen: madera natural, contrachapado, corcho, madera dura, tablero de fibra, tablero de partículas, tablero de melamina, LDF, MDF y tablero de partículas.
Los materiales de plástico y goma incluyen: acrílico, ABS, HDPE, PVC, LDPE, UHMW, resina, tablero bicolor, PP y EVA.
Los materiales de piedra incluyen: granito, mármol, pizarra, basalto, guijarros, cerámica, porcelana y piedra natural y artificial.
Los metales blandos incluyen: aluminio, latón, cobre y acero de bajo carbono.
Los materiales compuestos incluyen: compuesto de aluminio y plástico, compuesto de cobre, compuesto de titanio y compuesto de zinc.
