Router CNC ATC de 4 Ejes 1530
Descripción

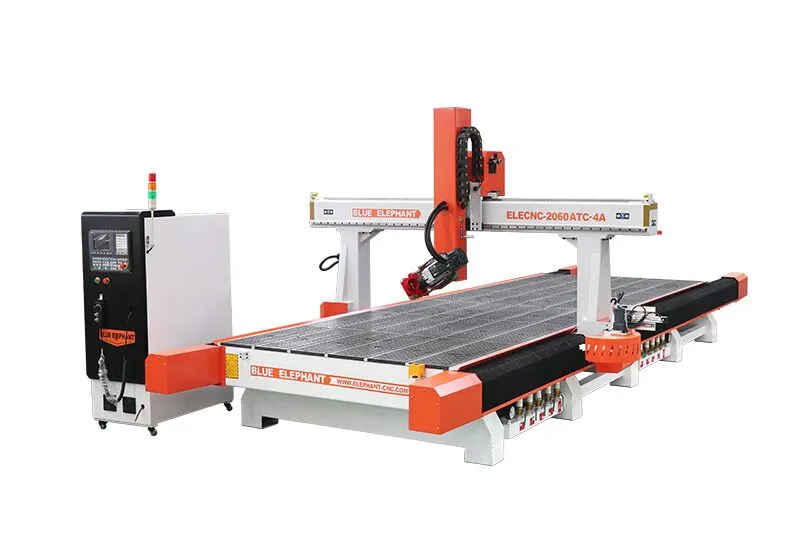

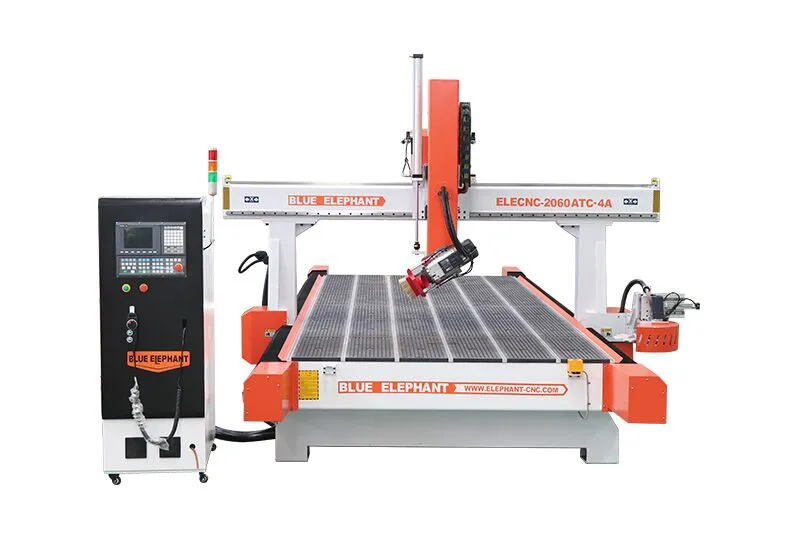

Esta máquina de tallado en CNC para madera 3D es un router CNC ATC con un husillo oscilante de 4to eje, y un tamaño de mesa de 2000×6000. Con distintos juegos de herramientas, es posible llevar a cabo labores de grabado, tallado y corte complejos.
Características

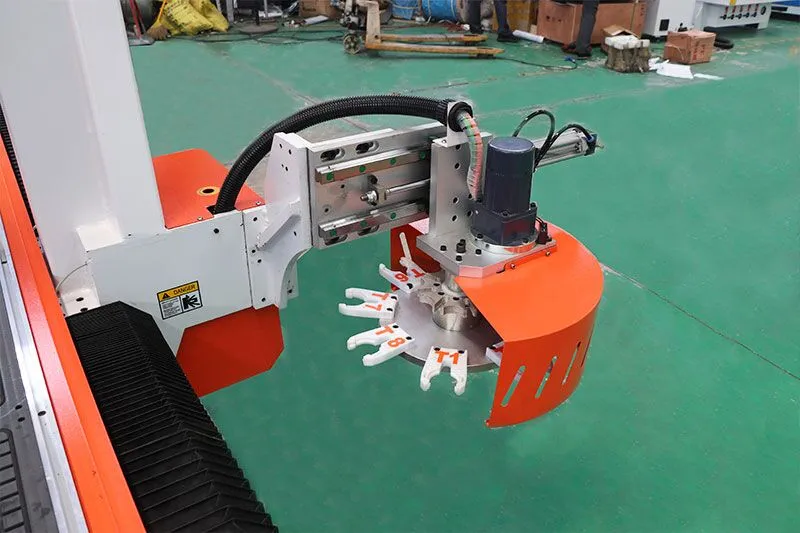

1. El cambiador de herramientas tipo carrusel cambia la herramienta necesaria automáticamente durante el mecanizado de la pieza de trabajo, sin interrumpir el proceso.
2. Se completan múltiples procesos en una operación, mejorando en gran medida la eficiencia del trabajo.
3. El marco de acero de servicio pesado se envejece mediante envejecimiento por vibración y envejecimiento por calor.
La máquina router CNC de 4 ejes es adecuada para el tallado en madera 2D/3D.
La máquina de tallado en CNC para madera 3D es una combinación de 3 ejes, 4 ejes, y router CNC ATC.
El sistema ATC adopta un cambiador de herramientas tipo carrusel automático, que es una forma más rápida de administrar herramientas/bits, esta máquina CNC de madera es recomendada para un largo tiempo, servicio pesado, y complejo de fabricación de muebles/puertas/gabinetes.
Parámetros
| Modelo | ELECNC2060ATC-4A |
| Recorrido del eje X,Y | 2000x6000mm, opción: 1500*3000mm; 2100*3000mm; 2100*4000mm, etc. |
| Recorrido del eje Z | 600mm, opción: 400mm, 500mm, 700mm, etc. |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| El 4th eje | Reductor de precisión de rueda de piñón cicloidal, con alta precisión de transmisión y rigidez torsional Puede oscilar desde -90 grados hasta +90 grados |
| Revista de herramientas | Cambiador de herramientas automático tipo carrusel Opción: cambiador de herramientas automático tipo lineal |
| Portaherramientas con pinza | ISO30, pinza ER32:φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC de Taiwán |
| Sistema de conducción | Controlador de servo AC YASKAWA de Japón de 1kw y motor servo AC de 850w, 4 conjuntos, opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio y vacío |
| Cilindro de posicionamiento | Opción: 5 piezas (X2, Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Ejes X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Powermill, UG, Alphacam, Fusion 360, etc. |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63),12kw (ISO30, HSK F63), etc |
| Dispositivo rotatorio | Soporte de dispositivo rotatorio de grado industrial, diámetro 200mm, 320mm. |
PREGUNTAS FRECUENTES
¿Para qué se utiliza el husillo de 4 ejes?
El 4to eje significa que el husillo puede oscilar +90 grados a -90 grados de izquierda a derecha, y se utiliza principalmente para tallar moldes 3D, como moldes de coches y barcos.
¿Qué software proporcionan para este router CNC?
Para la máquina de 4 ejes, utilizamos el software profesional UG/Powermill. Ofrecemos una versión gratuita, y también puedes usar tu propio software.
¿Por qué el eje 4 puede rotar?
Hay un plato giratorio de 4to que puede hacer que el husillo oscile de﹣90° a +90°. Blue Elephant elige el plato giratorio que trabaja en la máquina CNC de metal. También puede trabajar con aluminio y cobre.
Detalles del Router CNC ATC
Aplicación
El router CNC ATC de 4 ejes se refiere a un router CNC con un husillo rotativo que puede oscilar 180° de izquierda a derecha. Su trayectoria de trabajo incluye los ejes X, Y, Z y A, lo que lo hace adecuado para cortar y grabar piezas de trabajo en 3D, como moldes de espuma, esculturas y estatuas de madera y piedra, entre otros usos avanzados. Además, puede perforar agujeros laterales o realizar ranuras en el lado de los paneles de madera. Este tipo de router tiene un amplio uso en la fabricación de esculturas, moldes, muebles, decoración, artesanía, publicidad y otros campos.
