Descripción

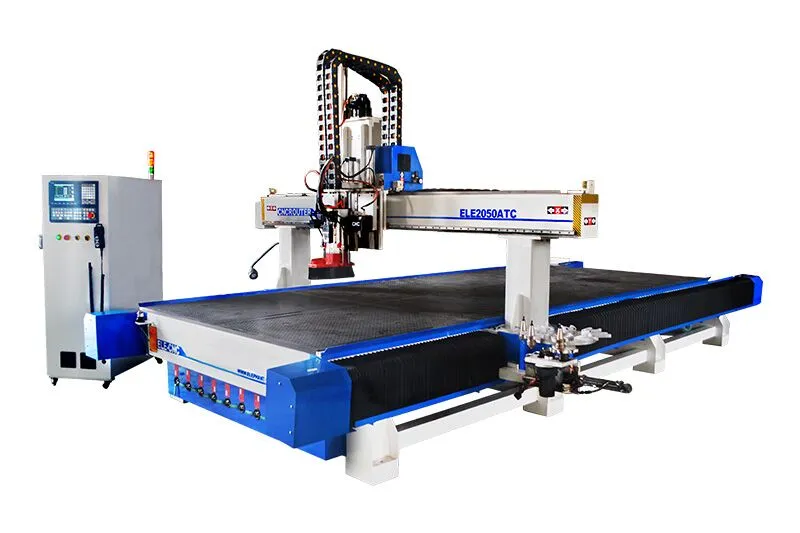

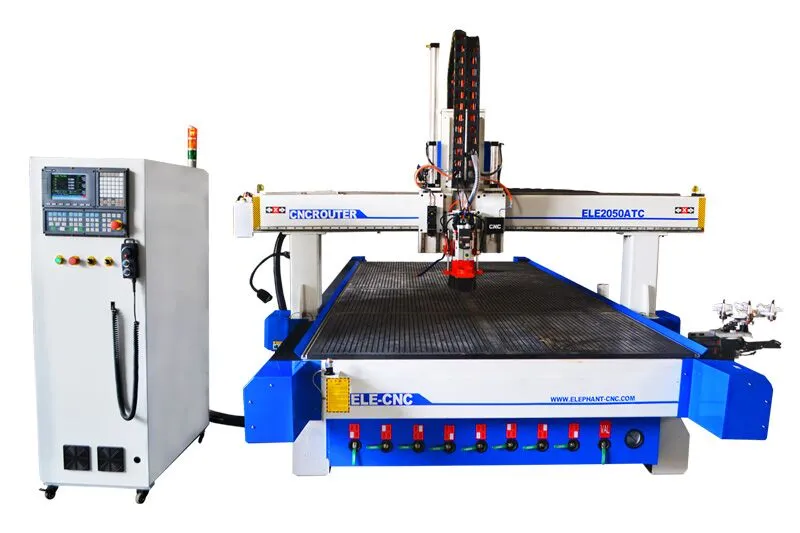

Esta máquina de corte de troquel digital comercial 2050 utiliza el controlador SYNTEC como sistema de control con un manipulador de operación para un fácil uso. Es una máquina ideal para cortar cuero, alfombra, cartón, madera, MDF, PVC, acrílico, cartón, goma, caja de cartón corrugado, espuma, tira de cuero, etc.
Características
1. La cortadora de cuchilla oscilante adoptó la famosa parte CNC: husillo HSD de Italia, motor servo YASKAWA de Japón, etc.
2. El diseño de la cuchilla oscilante de gran tamaño permite un corte de tablero más eficiente.
3. Cubiertas de polvo en guías de rieles y, mantienen las partes de transmisión más limpias y una larga vida útil.
4. Todas las áreas de trabajo y especificaciones pueden ser personalizadas de acuerdo a sus solicitudes.
Parámetros
| Modelo | ELECNC2050ATC |
| Recorrido del eje X,Y | 2000x5000mm, opción: 1300*2500mm; 1500*3000mm; 2000*6000mm, etc. |
| Recorrido del eje Z | 400mm, opción: 200mm, 300mm, etc. |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ER32 |
| Tipo de inversor | 11kw |
| Revista de herramientas | Revista de herramientas tipo carrusel Opción: Cambiador automático de herramientas de tipo lineal; |
| Portaherramientas con pinza | Pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador Syntec de Taiwán, opción: LNC de Taiwán |
| Sistema de accionamiento | Motor servo AC Yaskawa de Japón de 850w y controladores de servo AC de 1000w, 5 juegos. opción: servo Yaskawa de Japón de 850w |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio & mesa de trabajo de vacío |
| Cilindro de posicionamiento | Opcional: 7 piezas (X2,Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán/Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración de sensor de herramienta manual |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphcam, Type 3, Ucancam, Aspire,etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 40m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.07mm |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
PREGUNTAS FRECUENTES
¿Qué software utiliza esta máquina CNC?
La máquina en sí viene con el software Artcam, y también puedes usar tu propio software.
¿Qué tipo de mantenimiento requiere este enrutador CNC?
Después de usar esta máquina, por favor límpiela a tiempo, especialmente la cremallera helicoidal y la guía lineal cuadrada. Por favor recuerde lubricar la guía lineal.
¿Cuál es el sistema de control? ¿Cómo operarlo?
Nuestro equipo utiliza el sistema de control de última generación de Taiwán, equipado con una pantalla MPG y una palanca, lo que hace que el proceso de operación sea extremadamente conveniente. También tenemos manual y videos para enseñarte paso a paso.

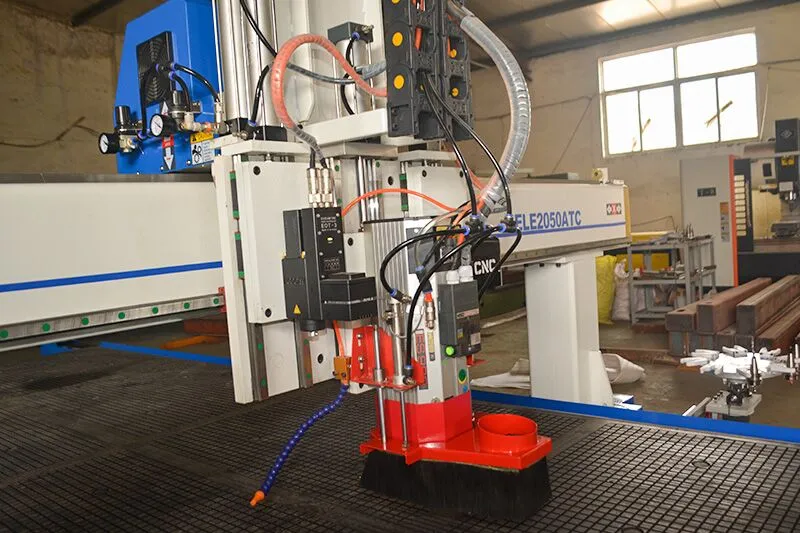

Detalles De La Máquina De Corte Digital
Aplicación
La máquina de enrutador CNC con un cortador oscilante es buena para cortar madera, acrílico, plástico y muchos otros materiales no metálicos flexibles. Es perfectamente adecuado para el corte preciso de material de sellado, corcho, cuero y material espumado. Puede procesar material de sellado, preformas de fibra de carbono, cartón corrugado, cuero y corcho, tejido y papel de aluminio, losas de plástico expandido, alfombras.
