Descripción
Esta máquina de corte de tela digital con cuchilla oscilante CNC puede cortar materiales blandos como cuero, cartón, goma, etc. El corte con cuchilla CNC es más seguro, que no genera calor ni humo. Esta máquina también es buena en carpintería como corte de madera y tallado de madera, lo mismo que un router CNC de 3 ejes.
Características
1. La máquina de corte de tela digital con cuchilla oscilante funciona con el sistema de control SYNTEC de Taiwán con una caja de control de 1.4m, soporta EOT-3 con un router CNC;
2. Cabeza de cuchilla oscilante EOT-3, importada de Alemania;
3. El husillo de refrigeración por aire HSD puede procesar madera, madera contrachapada, acrílico, metal blando; La cuchilla oscilante EOT-3 puede procesar espuma;
4. El tamaño de trabajo puede aumentar, tomando la Máquina de Corte CNC con Cuchilla Oscilante 2050 o la Máquina de Corte CNC con Cuchilla Oscilante ELECNC-2030 como ejemplo;
5. Por favor, tenga en cuenta que todas las especificaciones pueden ser hechas y personalizadas de acuerdo a los requerimientos de los clientes. Hablando del Router CNC ELECNC-2030 con Cuchilla Oscilante como ejemplo;
Parámetros

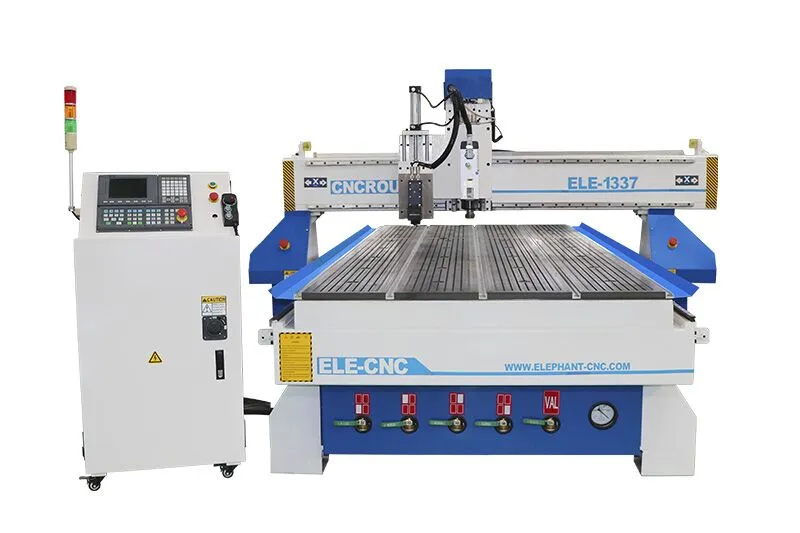

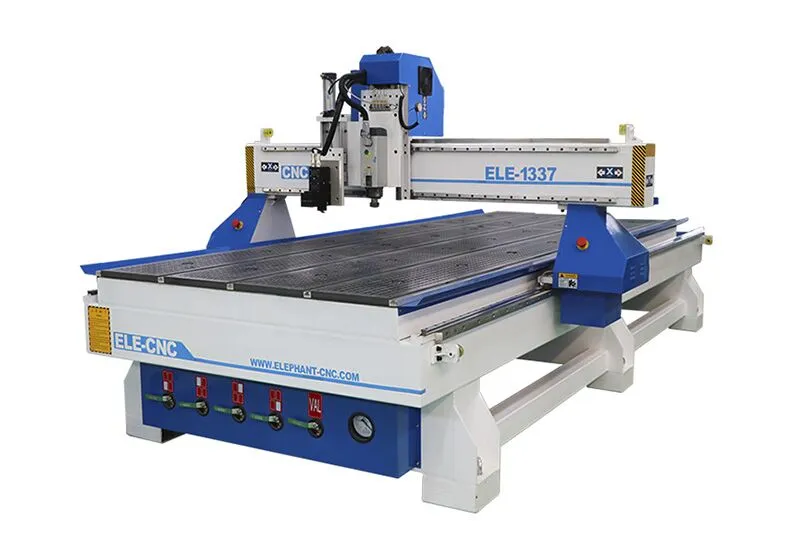

| Modelo | ELECNC1337 |
| Recorrido del eje X,Y | 1300x3700mm, opcional: 1300*250mm, 1500*3000mm; 2100*3000mm, etc. |
| Recorrido del eje Z | 200mm, opcional: 300mm, 400mm, 500mm, 600mm, etc. |
| Tipo de husillo | Husillo de refrigeración por aire HSD italiano de 3kw, 18000rpm |
| Tipo de inversor | 3.7kw |
| Cuchilla oscilante | Cuchilla oscilante tangencial EOT-3 de Alemania |
| Portaherramientas con pinza | Pinza ER25 : φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC de Taiwán |
| Sistema de accionamiento | Motor y controlador servo |
| Reductor | Reductor Shimpo de Japón |
| Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio & mesa de trabajo de vacío |
| Cilindro de posicionamiento | Opción: 7 piezas (X2,Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán /Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración de sensor de herramienta automática |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphcam, Type 3, Ucancam, Aspire, etc. |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | No es necesario |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC |
| Dispositivo rotativo | Soporte de grado industrial del dispositivo rotativo, diámetro 200mm, 320mm |
PREGUNTAS FRECUENTES
¿Qué es el cuchillo de oscilación EOT-3 de Alemania?
El cuchillo tangencial oscilante EOT-3 es fácil de operar con todas nuestras máquinas CNC. Es perfectamente adecuado para el corte preciso de material de sellado, corcho, cuero y material espumado.
Puede procesar material de sellado, preformas de fibra de carbono, cartón corrugado, cuero y corcho,
tejido y papel de aluminio, losas de plástico expandido, alfombras.
¿Qué tipo de mantenimiento requiere esta máquina?
Después de usar la máquina, por favor limpie la máquina, especialmente para la cremallera helicoidal y la guía lineal cuadrada. Por favor, preste atención a la lubricación de la guía lineal.
Quiero saber qué tipo de aceite necesito usar para lubricar?
ISO VG32 o 5w30.

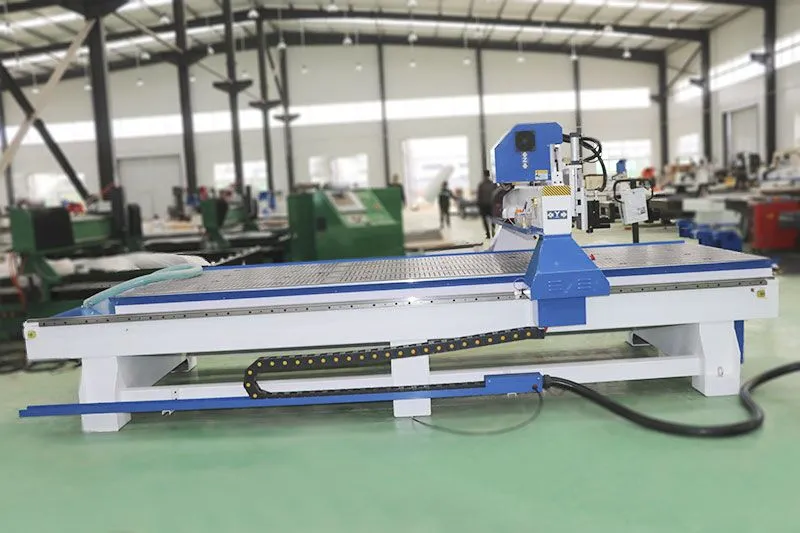

Detalles De La Máquina De Corte Digital
Aplicación
La máquina de enrutador CNC con un cortador oscilante es buena para cortar madera, acrílico, plástico y muchos otros materiales no metálicos flexibles. Es perfectamente adecuado para el corte preciso de material de sellado, corcho, cuero y material espumado. Puede procesar material de sellado, preformas de fibra de carbono, cartón corrugado, cuero y corcho, tejido y papel de aluminio, losas de plástico expandido, alfombras.
