Descripción
La máquina de corte de madera digital CNC de 4 ejes 2030 utiliza una cuchilla afilada para cortar materiales blandos, como material de algodón, cuero, alfombra, cartón, PVC, cartón, goma, etc. Este dispositivo tiene menos desgaste de corte que una fresadora CNC y no genera calor, lo que lo hace más ecológico. Este cortador digital CNC también está equipado con un husillo ATC y un dispositivo rotatorio para el tallado y corte de madera en 3D.
Características
1. Máquina de corte de madera digital con nuevo tipo de dispositivo rotatorio portátil, ahorra espacio de trabajo y es fácil de usar.
2. Mesa CNC de vacío para una rápida fijación de la placa de MDF.
3. Transmisión de engranaje de cremallera helicoidal, que puede garantizar una velocidad más rápida, una mayor eficiencia, una mayor potencia, y hace que la máquina sea más estable.
4. Husillo ATC y cambiador automático de herramientas para un rápido cambio de herramientas, ahorra costos de mano de obra y tiempo.
Parámetros
| Modelo | ELECNC2030ATC-R |
| Recorrido del eje X,Y | 2000x3000mm, opción: 1300*2500mm, 1500*3000mm, 2100*4000mm, etc. |
| Recorrido del eje Z | 200mm, opción: 300mm, 400mm, 500mm, 600mm, etc. |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| Banco de perforación | Opcional |
| Revista de herramientas | Cambiador automático de herramientas de tipo lineal Opción: Cambiador automático de herramientas de tipo carrusel |
| Portaherramientas con pinza | ISO30, Pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador Syntec de Taiwán, opción: LNC de Taiwán |
| Sistema de accionamiento | Controlador servo AC Yaskawa de Japón de 850w y motor servo AC de 850w, 4 juegos. opción: servo Syntec de Taiwán de 1000w |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio & mesa de trabajo de vacío |
| Cilindro de posicionamiento | Opcional: 7 piezas (X3,Y4) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán /Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphcam, Type 3, Ucancam, Aspire,etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 65m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc. |
PREGUNTAS FRECUENTES
¿Qué tipo de bomba de vacío se debe utilizar para el trabajo de corte?
Si utiliza una bomba de vacío de circulación de agua, debe utilizar 2 juegos de bomba de vacío de 7.5kw.
¿Puedo tener ambos tipos de cambiadores de herramientas lineales y de carrusel para esta máquina?
Sí, ambos tipos de dispositivos de cambio de herramientas pueden instalarse según las necesidades específicas.
¿Para qué sirve el cilindro de posicionamiento?
Para el alineamiento de las hojas.

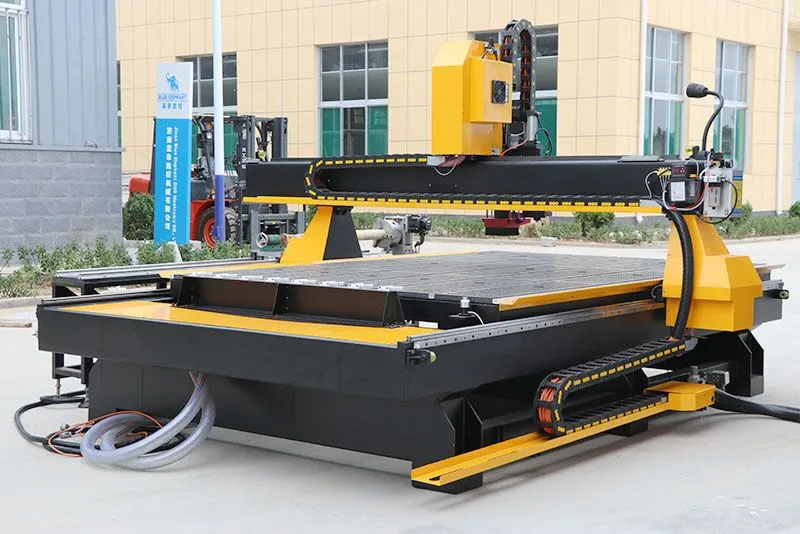

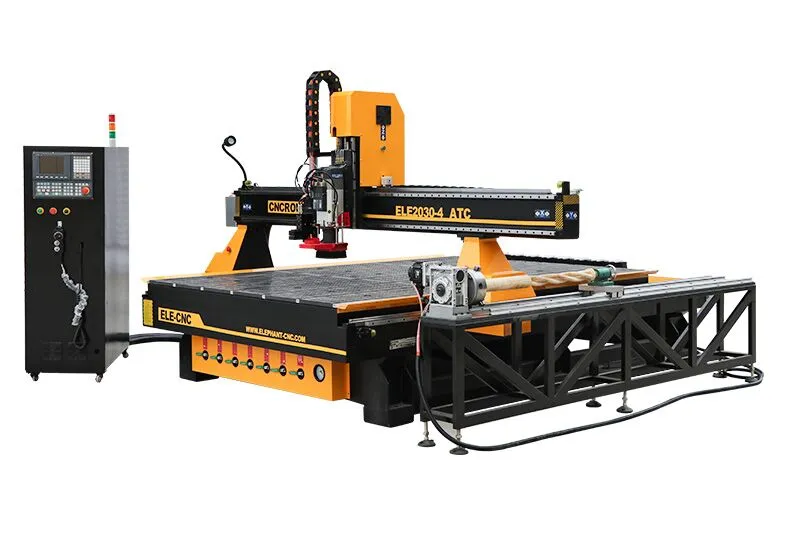

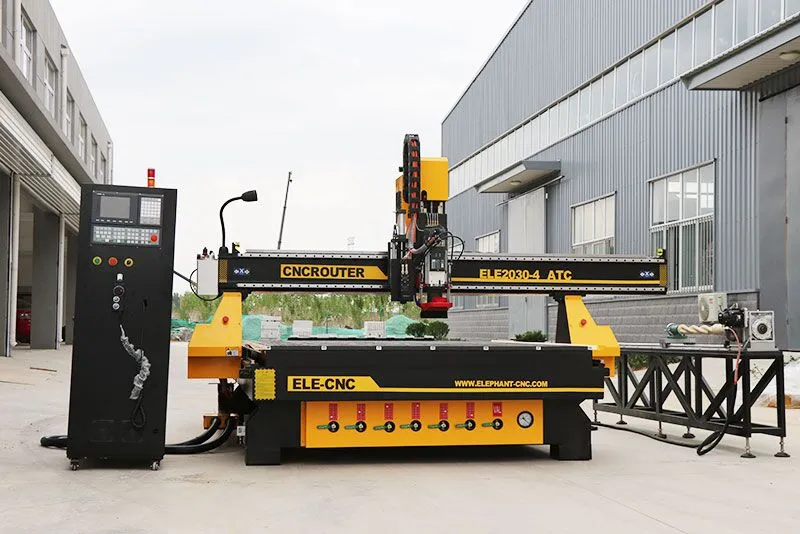

Detalles De La Máquina De Corte Digital
Aplicación
La máquina de enrutador CNC con un cortador oscilante es buena para cortar madera, acrílico, plástico y muchos otros materiales no metálicos flexibles. Es perfectamente adecuado para el corte preciso de material de sellado, corcho, cuero y material espumado. Puede procesar material de sellado, preformas de fibra de carbono, cartón corrugado, cuero y corcho, tejido y papel de aluminio, losas de plástico expandido, alfombras.
