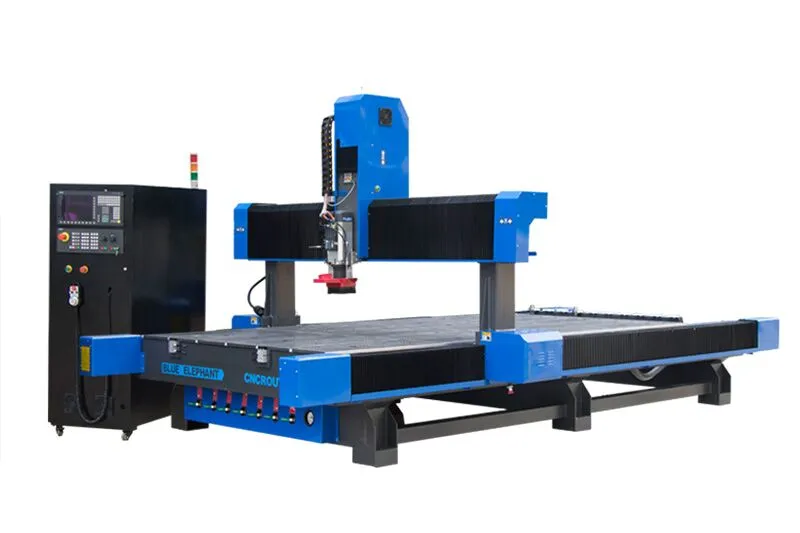

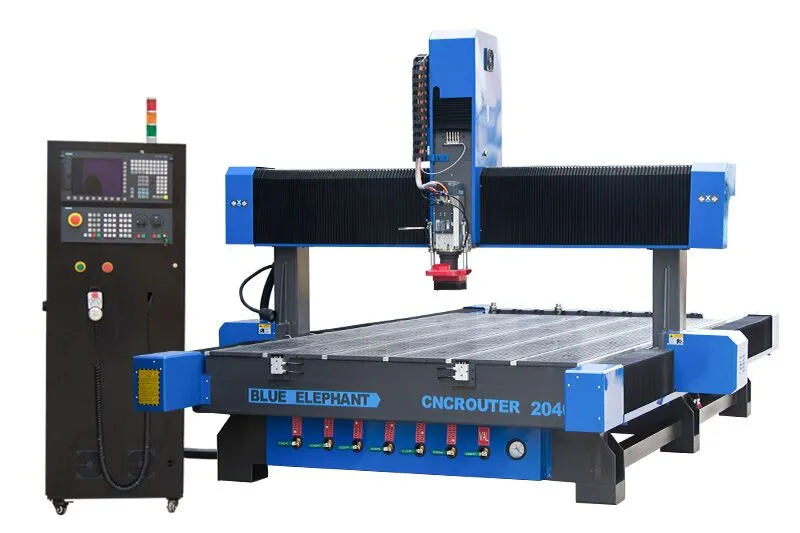

Máquina De Carpintería CNC ATC 2040
Máquina De Enrutador CNC ATC 2712
Descripción
Las máquina de carpintería ATC CNC de madera en venta con husillo ATC HSD ahorran tiempo y mano de obra en el cambio manual de herramientas. Es la mejor opción para la carpintería que requiere mucho tiempo, servicio pesado y múltiples bits.
Características
1. El husillo de refrigeración por aire HSD de Italia y la velocidad de trabajo puede llegar hasta 24000RPM.
2. La máquina de carpintería ATC CNC de madera es una de las típicas máquinas CNC ATC de 3 ejes. Si quieres hacer tallado en madera 3D, la máquina de enrutador CNC de madera de 4 ejes es más adecuada.
3. La mesa de trabajo de ranura en T y vacío con 6 zonas ayuda a fijar el material y aumenta la tasa de utilización.

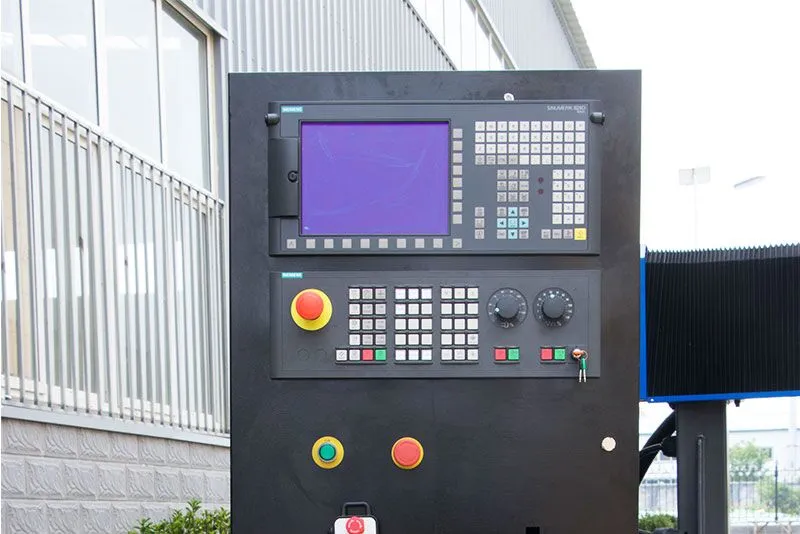

4. El sistema de control Siemens es fácil de operar; El cilindro de posicionamiento fija muy bien el material.
5. Por favor, tenga en cuenta que todas las especificaciones pueden ser diseñadas de acuerdo a sus requisitos especiales.
Parámetros
Modelo | ELECNC2040ATC |
Recorrido del eje X,Y | 2000x4000mm, opción: 1500*3000mm; 2000*3000mm; 2000*6000mm, etc. |
Recorrido del eje Z | 500mm, opción: 200mm, 300mm, 400mm, 600mm, etc. |
Tipo de husillo | Husillo de refrigeración por aire ATC de 12kw, portaherramientas HSK F63 |
Tipo de inversor | 15kw |
Banco de perforación | Opcional |
Revista de herramientas | Revista de herramientas automática tipo lineal Opción: Cambiador de herramientas automático tipo carrusel |
Portaherramientas con pinza | HSK F63, pinza ER32: φ4, φ6, 1/8, 1/2 |
Sistema de control | Sistema de control Simens, opción: Syntec, LNC |
Sistema de conducción | Motor servo Simens de 1.5kw y controladores Opción: servo Leadshine de 850w, servo YASKAWA de 850W |
Reductor | Reductor SHIMPO |
Estructura de la máquina | Cuerpo de servicio pesado |
Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio y vacío |
Cilindro de posicionamiento | Opcional: 7 piezas (X2,Y4) |
Guía lineal | Guía lineal de Taiwán |
Transmisión | Ejes X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
Sistema de lubricación | Sistema de lubricación automática |
Calibración de herramientas | Calibración automática del sensor de herramientas |
Cables | Cables Igus de Alemania con certificado CE, cUL |
Software compatible | Artcam, Alphacam, Type 3, Ucancam, Aspire, etc. |
Idioma de comando | Código G & Código M |
Velocidad de desplazamiento | 80m/min |
Velocidad de trabajo | 0-25m/min |
Precisión de reposicionamiento | ±0.03mm |
Resolución del sistema | ±0.0025mm |
Precisión de trabajo | ±0.07mm |
Presión de aire de trabajo | 0.8MPa |
Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
Sistema de recolección de polvo |
|
Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
Dispositivo de protección | Cortina de luz |
Tipo de husillo | Husillo ATC de 9kw (ISO30, HSK F63), 12kw (ISO30, HSK F63), etc. |
PREGUNTAS FRECUENTES
¿Puedo quitar la mesa de vacío de esta máquina?
Sí, puedes mantener solo la mesa de ranuras T. Para la mesa de ranuras T, fijará los materiales con abrazaderas.
¿Puedo usar este enrutador CNC para hacer patas de mesa?
Sí, podemos agregar el dispositivo rotatorio para ti. Se utiliza para procesar material cilíndrico para hacer patas de mesa, patas de sillas, etc.
¿Qué tipo de trabajo puede hacer esta máquina?
Relieves 3D, letreros, muebles, juguetes, artículos de decoración, moldes simples, instrumentos musicales, etc.
Detalles del Router CNC ATC
Aplicación
Industria del mueble: Incluye todo tipo de puertas, ventanas, armarios, estantes, mesas, sillas, sofás, camas, escritorios y mesitas de noche.
Industria de la decoración: Incluye marcos de puertas, marcos de fotos, marcos de espejos, biombos, lámparas y adornos festivos.
Industria de la artesanía: Abarca la creación artística, regalos, recuerdos, marcos de relojes y adornos festivos.
Industria de la publicidad: Abarca carteles publicitarios, señales, etiquetas, letras y números en 3D, placas de dos colores, placas de acrílico, nombres de empresas y equipos de iluminación LED.
Otros productos de madera: Incluyen placas de circuito impreso, materiales aislantes, tallado o fresado de la carcasa de electrodomésticos, embalaje protector EVA para herramientas y equipos, tallado o fresado de materiales de revestimiento para equipos médicos, equipos electrónicos u otros contenedores.
