Descripción
Esta máquina router CNC para aluminio de eje rotatorio también es una de las máquina CNC de 4º eje rotatorio. Y el dispositivo rotatorio, como el cuarto eje del router CNC, puede reemplazar el eje X o el eje Y para el procesamiento de elementos cilíndricos, como marcos de sillas, marcos de escaleras, columnas romanas, columnas, etc.
Características
1. La máquina fue diseñada con un dispositivo rotatorio, que se utiliza principalmente para procesar piezas de trabajo cilíndricas, como marcos de sillas, marcos de escaleras, columnas, postes, etc.
2. El diámetro y la longitud del dispositivo rotatorio pueden ser personalizados y el dispositivo rotatorio puede ser removido y diseñado en la posición que desees.
3. Máquina router CNC para aluminio de 4 ejes con husillo rotativo de 3kw refrigerado por agua Changsheng, capaz de alcanzar una velocidad de 24000rpm.
4. El tamaño de trabajo y la altura del eje Z pueden ser personalizados de acuerdo a tus requerimientos.
Parámetros
Modelo | ELECNC1212-R |
Recorrido del eje X,Y | 1200x1200mm, opción: 1300*2500mm; 1500*3000mm; 2000*4000mm, etc. |
Recorrido del eje Z | 400mm, opción: 500mm, 600mm, etc. |
Tipo de husillo | Husillo de refrigeración por agua de 3kw, ER20 |
Tipo de inversor | 3.7kw |
Dispositivo rotatorio | Dispositivo rotatorio de diámetro 200mm |
Revista de herramientas | No hay revista de herramientas Opción: Cambiador automático de herramientas de tipo lineal o carrusel |
Portaherramientas con pinza | Pinza ER20: φ4, φ6, 1/8, 1/2 |
Sistema de control | Controlador de 4 ejes Mach 3, opción: DSP B18 |
Sistema de conducción | Motor paso a paso y controlador Leadshine opción: servo Yaskawa de Japón de 850w |
Reductor | No hay reductor Opción: Reductor SHIMPO de Japón |
Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T y vacío |
Cilindro de posicionamiento | Opcional: 7 piezas (X2,Y3) |
Guía lineal | Guía lineal de Taiwán |
Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
Sistema de lubricación | Sistema de lubricación automático de 1.5L |
Calibración de herramientas | Calibración manual del sensor de herramientas |
Cables | Cables Igus de Alemania con certificado CE, cUL |
Software compatible | Artcam, Alphcam, Type 3, Ucancam, Aspire, etc. |
Idioma de comando | Código G y Código M |
Velocidad de desplazamiento | 40m/min |
Velocidad de trabajo | 0-25m/min |
Precisión de reposicionamiento | ±0.03mm |
Resolución del sistema | ±0.0025mm |
Precisión de trabajo | ±0.07mm |
Presión de aire de trabajo | 0.8MPa |
Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
Sistema de recolección de polvo |
|
Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
Dispositivo de protección | Cortina de luz |
Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc. |
PREGUNTAS FRECUENTES
¿Cuál es la diferencia entre la máquina de enrutador CNC de 3 ejes y 4 ejes?
Enrutador CNC de 3 ejes: el husillo es vertical y se utiliza para hacer trabajos planos y grabados en 2D.
Enrutador CNC de 4 ejes: su husillo puede rotar de 0 a 180 grados y se utiliza para hacer piezas de trabajo en 3D. Por ejemplo, moldes, estatuas, relieves, etc.
¿Qué tipo de aceite se utiliza para lubricar esta máquina?
ISO VG32 o 5w30 está bien.
¿Qué tipo de mantenimiento requiere esta máquina?
Después de usar la máquina, por favor limpie la máquina, especialmente para la cremallera helicoidal y la guía lineal cuadrada. Por favor, preste atención a la lubricación de la guía lineal.

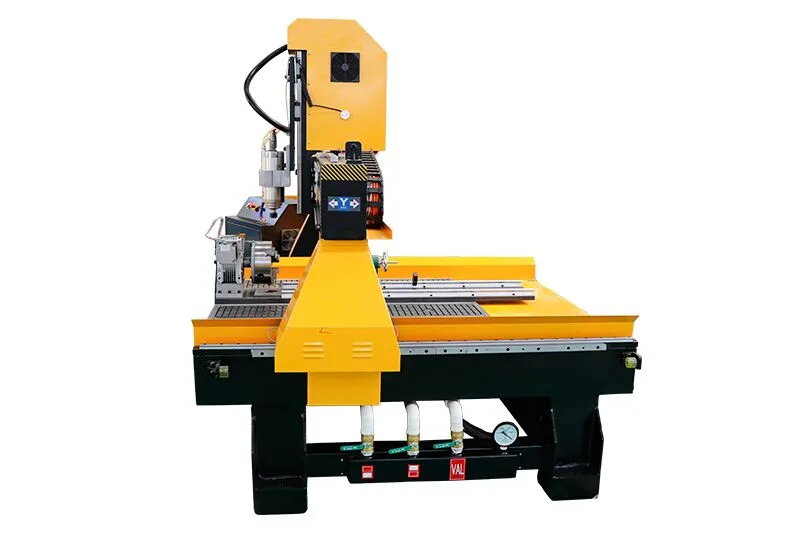

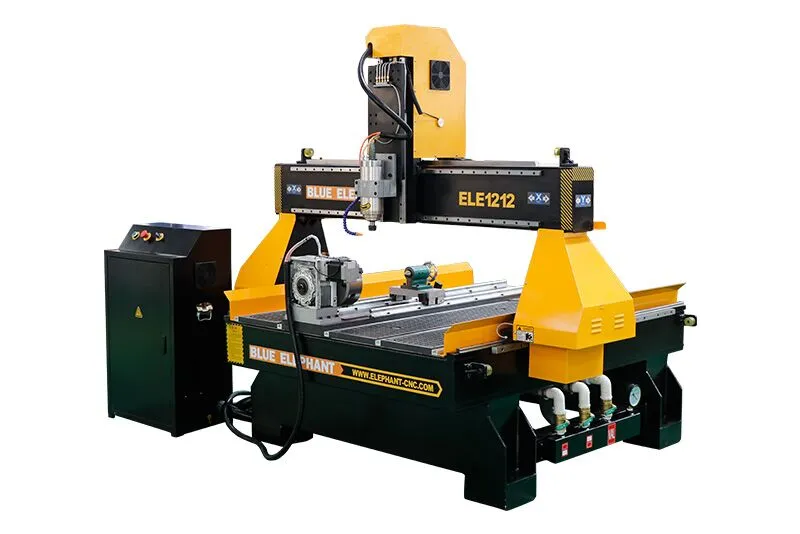

Detalles Del Router CNC De Eje Rotatorio
Aplicación
En el campo del mobiliario, podemos ver todo tipo de puertas, ventanas, armarios, estantes, mesas, sillas, sofás, sillones, taburetes, bancos, camas, escritorios, mesitas de noche, literas, armarios y tablas de té.
En la industria de la decoración, los productos comunes incluyen marcos de puertas, barandillas, columnas de construcción, columnas, patas de mesa, patas de silla, marcos de fotos, marcos de espejos, biombos, luces decorativas y adornos para fiestas.
La industria de las artesanías produce principalmente obras de arte, regalos, recuerdos, marcos de relojes, sellos, insignias, medallas, trofeos y adornos para fiestas.
La industria publicitaria se dedica principalmente a la producción de letreros publicitarios, logotipos, etiquetas, letras y números 3D, placas de dos colores, placas de nombre de acrílico, nombres de empresas y luces LED.
La industria de los moldes produce principalmente moldes de madera, moldes de espuma y moldes de metal.
La industria de los instrumentos musicales se dedica principalmente al grabado de superficies 3D, corte de formas, y produce guitarras, bajos, violines, violas, violonchelos, erhus y otros instrumentos de cuerda.
Otros campos incluyen el grabado o fresado de placas de circuito impreso, materiales aislantes, el grabado o fresado de la carcasa de electrodomésticos, el empaque EVA de herramientas y equipos, y el grabado o fresado de materiales de revestimiento interno para dispositivos médicos, equipos electrónicos u otros contenedores.
