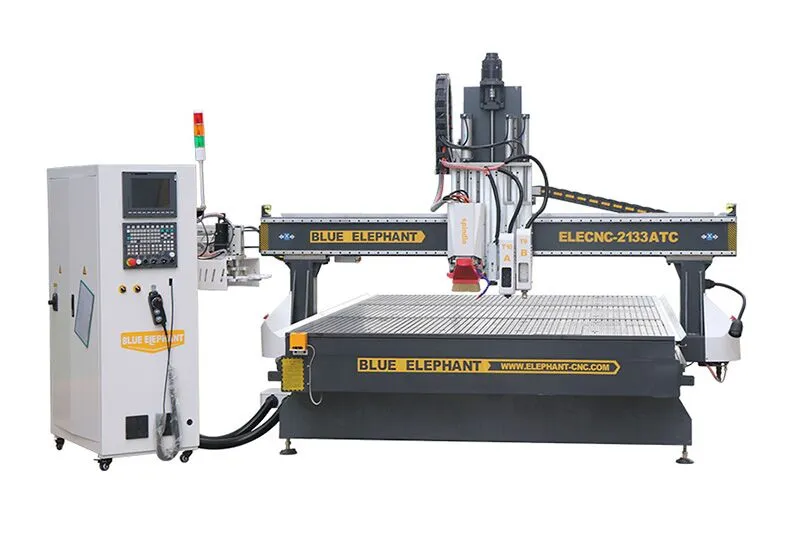

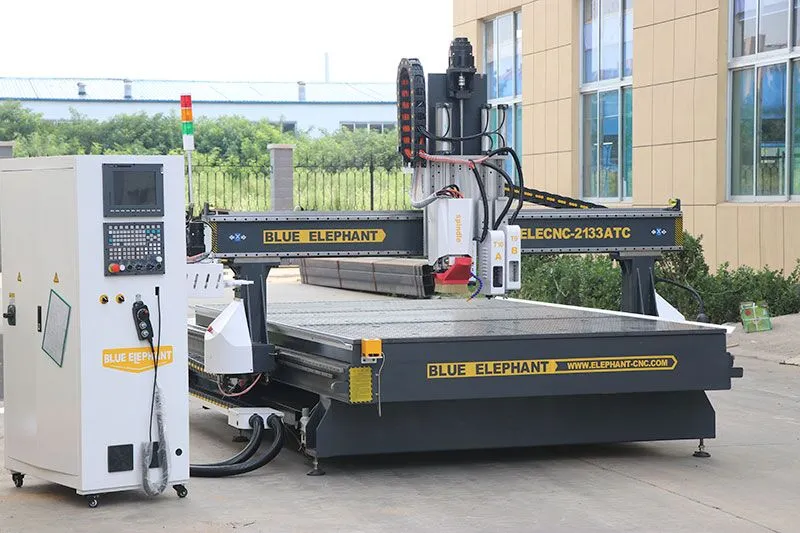

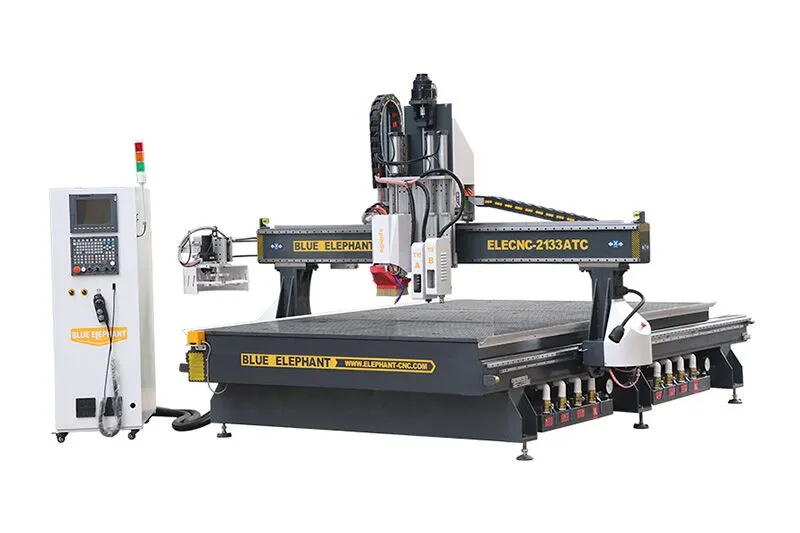

CNC ATC 2133 Con Cortador Oscilante
CNC ATC 1325 Con Cortador Oscilante
Descripción
El máquina ATC CNC con cuchillo oscilante adopta un cambiador automático de herramientas tipo carrusel. Y tiene las características de velocidad de cambio de herramienta rápida y desgaste pequeño de la guía. Con cuchillas oscilantes, tiene la capacidad de trabajar con materiales suaves como PVC, KT, cuero y tela. Por lo tanto, con las ventajas de múltiples funciones, rentabilidad, es adecuado para una variedad de necesidades de producción.
Características
1. El marco de tubo cuadrado más grueso procesado por tratamiento térmico y tratamiento de envejecimiento por vibración elimina el estrés interno y garantiza una operación estable.
2. El husillo ATC CNC HSD de Italia y la revista de herramientas tipo carrusel con 8 herramientas realiza el cambio automático de herramientas, reduciendo significativamente el tiempo de parada y mejorando la eficiencia del trabajo.
3. El cortador oscilante es bueno para cortar materiales blandos, como PVC, KT, cuero, papel, tela, etc.
4. El controlador de operación del sistema de control Syntec 11MB es fácil de controlar y operar.
5. Las piezas CNC adoptan marcas globales, como el motor y controlador servo Yaskawa de Japón, el husillo HSD, la bomba Becker de Alemania, etc.
Parámetros
| Modelo | ELECNC2133ATC |
| Recorrido del eje X,Y | 2100x3300mm, opción: 1500*3000mm, 2100*3000mm, 2100*4000mm, etc. |
| Recorrido del eje Z | 200mm, opción: 300mm, 400mm, 500mm, 600mm,etc. |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| Banco de perforación | Opcional |
| Revista de herramientas | Cambiador de herramientas automático tipo carrusel Opción: Cambiador de herramientas automático tipo lineal |
| Portaherramientas con pinza | ISO30, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC de Taiwán, opción: Ncstudio |
| Sistema de conducción | Controlador de servo AC YASKAWA de Japón de 1kw y motor servo AC de 850w,4 conjuntos. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio y vacío |
| Cilindro de posicionamiento | Opcional |
| Guía lineal | Guía lineal de Taiwán con protección contra el polvo |
| Transmisión | Ejes X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphacam,Type 3,Ucancam, Aspire, etc. |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63),12kw (ISO30, HSK F63), etc. |
PREGUNTAS FRECUENTES
¿Qué materiales pueden ser procesados por este router CNC?
Esta máquina combina las funciones de un enrutador CNC y un cuchillo oscilante, lo que le permite cortar todos los materiales que estos dos tipos de máquinas pueden cortar, como madera, MDF, contrachapado, plástico, acrílico, espuma, papel, cuero, panel acústico, etc.
¿Se proporcionará el router CNC con el software adecuado?
Sí, proporcionaremos el software Artcam, Aspire de forma gratuita para esta máquina de ruta CNC.
¿Cómo se empaquetará y entregará la máquina?
Para la máquina con área de trabajo de 2100*3300mm, desmontaremos el pórtico al empacar y entregar para asegurarnos de que el ancho total de la máquina sea menor a 2.28m. Por lo tanto, es fácil de poner en un contenedor. Al mismo tiempo, también proporcionaremos instrucciones detalladas de instalación y videos de instalación para el pórtico. Así que puedes estar seguro de la instalación.
Detalles del Router CNC ATC
Aplicación
El router CNC ATC de 3 ejes es un router CNC de 3 ejes de nivel básico con la función de cambio automático de herramientas. El husillo puede moverse a lo largo de los ejes X, Y y Z. Por lo tanto, es adecuado para el procesamiento de material de placa, como tablas de madera, láminas de acrílico, tablas de melamina, etc. Sus funciones principales incluyen corte, grabado, ranurado, fresado, perforación, embolsado, enrutamiento y taladrado. El cuchillo oscilante es bueno para cortar materiales flexibles, como goma, tela, cuero, papel, etc.
