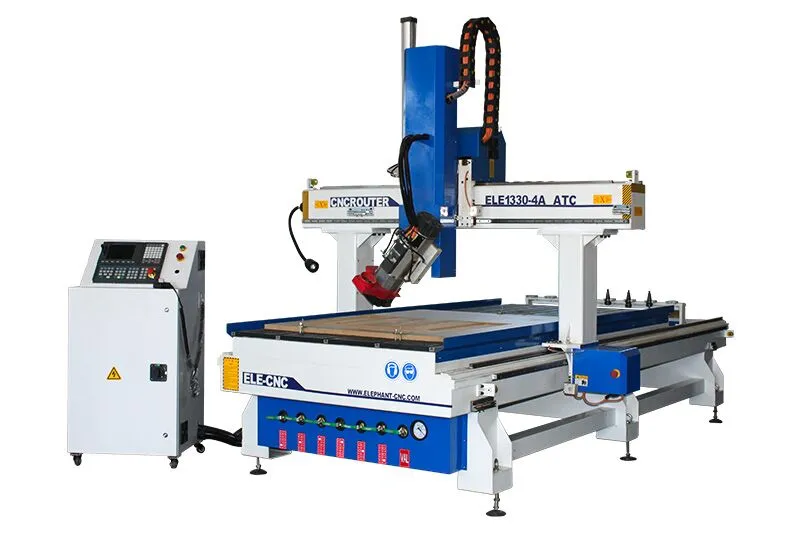

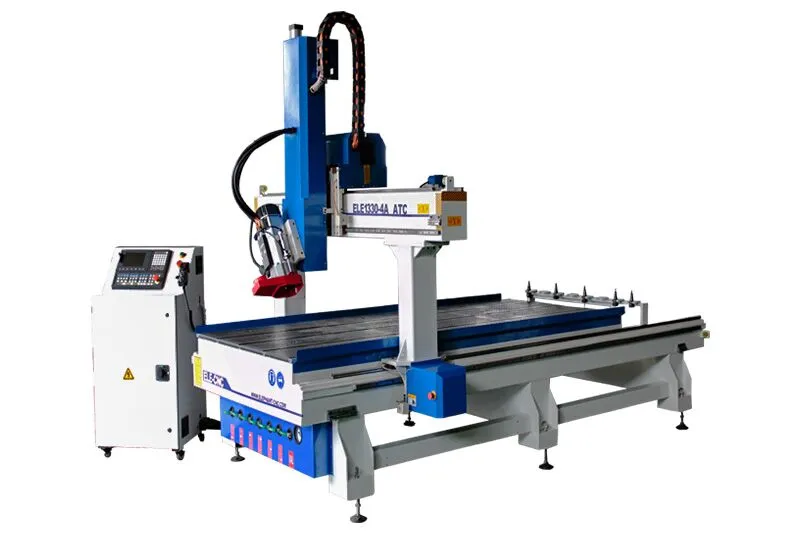

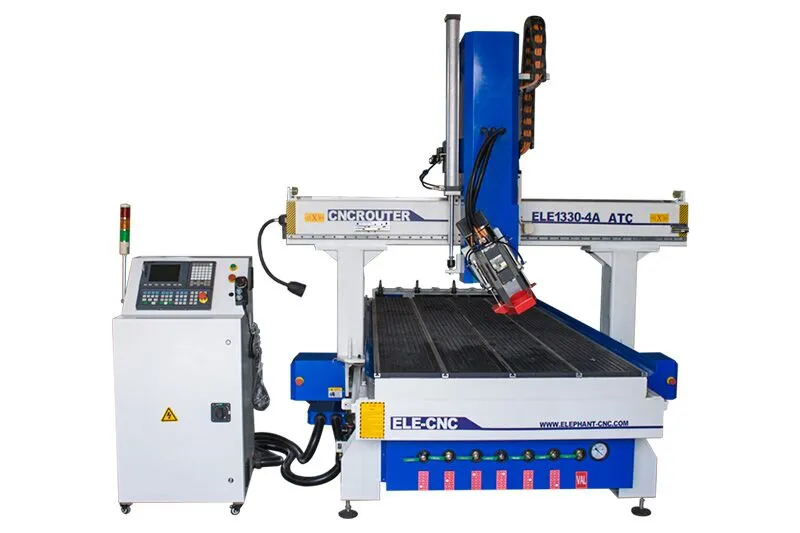

Router Cnc De Madera ATC De 4 Ejes 1330
Máquina De Madera CNC De 4 Ejes 1530
Descripción
La máquina herramienta CNC router 4 ejes es una máquina económica utilizada para el procesamiento de grabados de patrones complejos y refinados. El router CNC de 4 ejes cambia automáticamente las herramientas y utiliza diferentes herramientas para procesar materiales de diferentes formas. El CNC de 4 ejes utiliza una variedad de accesorios de marcas internacionales, y la calidad de toda la máquina está garantizada.
Características
1. La estructura del marco de trabajo pesado ha sido procesada por tratamientos térmicos como el recocido. Es fuerte, duradero y tiene una buena capacidad de carga, lo que puede satisfacer las necesidades de procesamiento de materiales pesados.
2. CNC router 4 ejes con un controlador SYNTEC/LNC de Taiwán y un husillo 9kwATC, la máquina opera rápidamente y puede procesar de manera flexible piezas de trabajo 3D y ranurado lateral.
3. Se puede configurar un sistema de eliminación de polvo para mantener la máquina limpia y ordenada, lo cual es propicio para la creación de un taller libre de polvo.
4. Equipado con 5 cilindros y bombas de vacío, el efecto de enfriamiento del escape es bueno, lo cual es beneficioso para el funcionamiento normal de la máquina.
Parámetros
| Modelo | ELECNC13304 Axis ATC |
| Recorrido del eje X,Y | 1300x3000mm, opción: 1500*3000mm; 2100*3000mm; 2100*4000mm, etc |
| Recorrido del eje Z | 600mm, opción: 400mm, 500mm, 700mmetc |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| El 4th eje | reductor de precisión de rueda de piñón cicloidal, con alta precisión de transmisión y rigidez torsional puede oscilar de -90 grados a +90 grados |
| Revista de herramientas | cambiador de herramientas automático tipo lineal Opción: cambiador de herramientas automático tipo carrusel |
| Portaherramientas con pinza | ISO30, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC/LNC de Taiwán |
| Sistema de conducción | Controlador de servo AC YASKAWA de Japón de 1kw y motor servo AC de 850w, 4 conjuntos. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de ranura en T de aluminio y vacío |
| Cilindro de posicionamiento | Opción: 5 piezas (X2, Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Ejes X,Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Powermill, UG, Alphacam, Fusion 360, etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Taiwan Eurovac, Alemania Becker |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63),12kw (ISO30, HSK F63), etc |
| Dispositivo rotatorio | Soporte de grado industrial del dispositivo rotatorio, diámetro200mm, 320mm. |
PREGUNTAS FRECUENTES
1. ¿Qué trabajo puede hacer el husillo de 4 ejes?
El eje 4 puede oscilar +90 grados a -90 grados. Principalmente hace moldes 3D, como coches 3D, barcos 3D, etc. También se puede utilizar para ranurar lateralmente, como agujeros de cerradura de puerta.
2. ¿Qué software proporcionan?
Para la máquina CNC de 4 ejes, utilizamos el software profesional UG/Powermill. Y también puedes usar tu propio software.
3. ¿Por qué puede girar el 4º eje?
Hay un plato giratorio de 4º que puede hacer que el husillo oscile de -90° a +90°. Blue Elephant elige el plato giratorio que trabaja en la máquina CNC de metal. Puede trabajar con aluminio, cobre, etc.
Detalles Del Router CNC De 4 Ejes
Aplicación
La máquina CNC de 4 ejes, con su sistema de control avanzado y husillo de cambio automático de herramientas, puede lograr un corte rápido y un procesamiento de alto rendimiento. Puede operar durante mucho tiempo y es adecuado para el grabado de madera 3D compleja. La máquina CNC de 4 ejes se utiliza específicamente para el tallado de madera 3D, así como para la fabricación de moldes, artes decorativas y muebles.
