Máquina CNC ATC De Eje Rotatorio 1530
Máquina De Madera ATC De Eje Rotatorio 5×10
Descripción
El maquinas CNC para madera ATC ELE1530 5×10 de 4 ejes está a la venta a precio de costo. El router CNC de 4 ejes rota el husillo 180 grados y es adecuado para trabajar en moldes de aluminio, madera dura, metal blando, así como para realizar grabados y tallados en superficies de madera 3D, incluyendo instrumentos musicales en 3D. La revista de herramientas lineales con 8 herramientas hace que este router CNC ATC use diferentes herramientas sin detener la máquina.
Características
1. El husillo de refrigeración por aire ATC HSD de Italia puede girar 180 grados, lo que permite que la máquina pueda procesar objetos y moldes complejos;
2. Con un tamaño de trabajo más grande y una mayor área de procesamiento, la eficiencia de trabajo puede ser considerablemente mejorada;
3. El marco y el pórtico de servicio pesado hacen que la máquina trabaje de manera más estable;
4. Un motor de accionamiento de alto rendimiento asegura que la máquina trabaje con alta velocidad y precisión;
Parámetros
| Modelo | ELECNC1530ATC-4A |
| Recorrido del eje X,Y | 1500*3000mm, opción: 1300*2500mm; 2100*3000mm; 2100*4000mm, etc |
| Recorrido del eje Z | 400mm, opción: 500mm, 600mm, 700mm, etc |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw, ISO30, ER32 |
| Tipo de inversor | 11kw |
| El 4th eje | Reductor de precisión de rueda de piñón cicloidal, con alta precisión de transmisión y rigidez torsional puede oscilar desde -90 grados hasta +90 grados |
| Revista de herramientas | Revista de herramientas lineal automática Opción: Cambiador automático de herramientas de tipo carrusel |
| Portaherramientas con pinza | ISO30, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC de Taiwán opción: Controlador LNC |
| Sistema de conducción | Controlador de servo AC YASKAWA de Japón de 1kw y motor servo AC de 850w, 4 conjuntos. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T y vacío |
| Cilindro de posicionamiento | 5 piezas (X2, Y3) |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Ejes X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Powermill, UG, Alphacam, Fusion 360, etc |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 80m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63),12kw (ISO30, HSK F63), etc |
| Dispositivo rotatorio | Soporte de dispositivo rotatorio de grado industrial, diámetro 200mm, 320mm. |
PREGUNTAS FRECUENTES
¿Cuál debería elegir, DSP? ¿NC Studio? ¿O controlador Syntec/Siemens?
El control de mano DSP puede controlar tu router CNC sin conectar a una computadora.
El controlador NC Studio opera en el sistema operativo Windows 8 o Windows 10 y permite controlar su router CNC a través de la computadora.
Por otro lado, el controlador Syntec/Siemens es un sistema de control independiente capaz de manejar trayectorias de procesamiento complejas, siendo especialmente adecuado para routers CNC de gran tamaño con motor servo.
¿Cómo puedo determinar si el tamaño de la mesa de trabajo es adecuado para mis necesidades de procesamiento?
Lo más importante es seleccionar el tamaño adecuado de la mesa de trabajo. Puedes elegir el tamaño de la mesa de trabajo basándote en la dimensión de tus materiales y la cantidad de partes que cortas a la vez.
Si te dedicas a la producción de muebles, como puertas y gabinetes, debes elegir la mesa de trabajo con el tamaño de 48, 510, o 6*10.
Sin embargo, cuando quieres usar un router CNC para hacer artesanías o regalos de tamaño pequeño con madera, PVC, plástico o vidrio, puedes elegir un mini router CNC para hacer el trabajo.
¿Cómo funciona la mesa de trabajo de vacío?
El propósito de la mesa de trabajo al vacío es asegurar las piezas de trabajo durante el procesamiento. Consiste en una mesa perforada sobre una cámara de vacío, y las bombas de vacío se utilizan para mantener la presión dentro de la cámara por debajo de la presión ambiente. La diferencia de presión entre la atmósfera y la cámara de vacío mantiene las piezas de trabajo en la posición adecuada sobre la mesa. El propósito principal de la mesa de trabajo de vacío es permitir el acceso a todos los lados de la pieza procesada, excepto el lado que está en contacto con la mesa de trabajo.

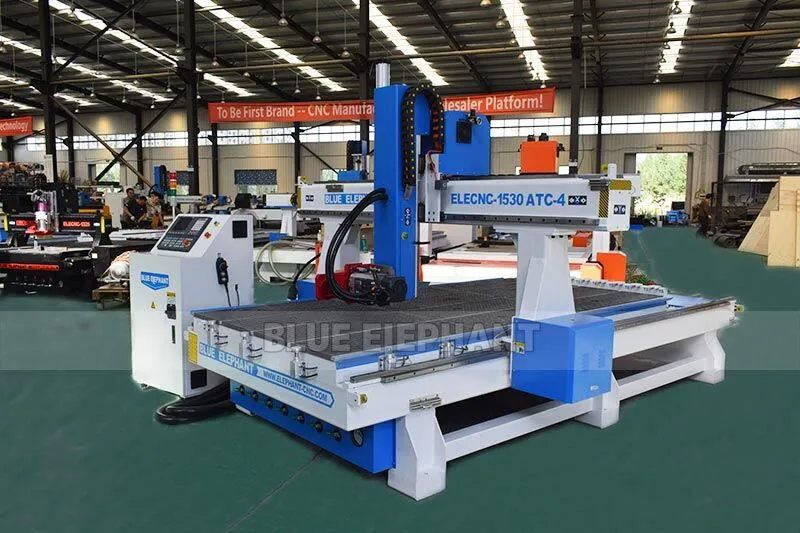

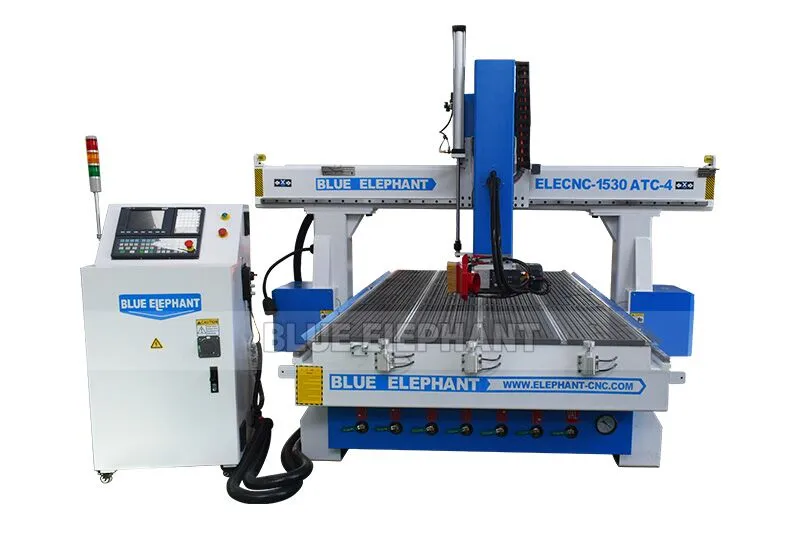

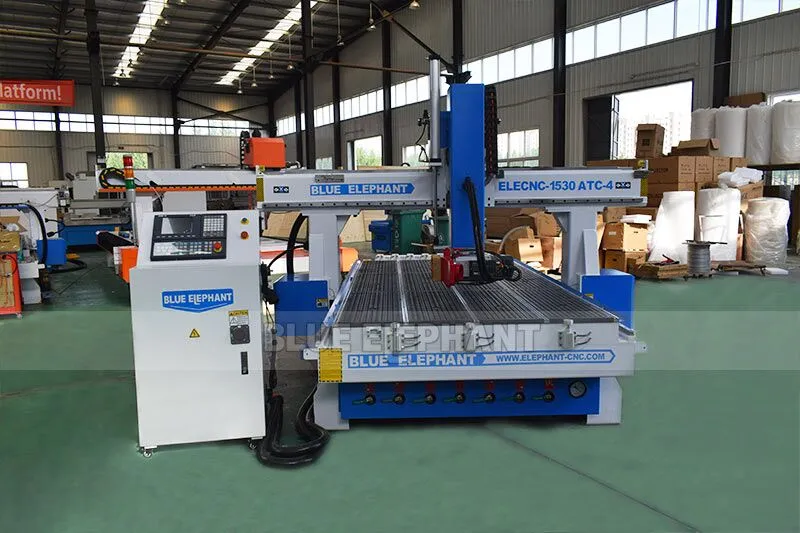

Detalles del Router CNC ATC
Aplicación
El router CNC ATC de 4 ejes se refiere a un router CNC con un husillo rotativo que puede oscilar 180° de izquierda a derecha. Su trayectoria de trabajo incluye los ejes X, Y, Z y A, lo que lo hace adecuado para cortar y grabar piezas de trabajo en 3D, como moldes de espuma, esculturas y estatuas de madera y piedra, entre otros usos avanzados. Además, puede perforar agujeros laterales o realizar ranuras en el lado de los paneles de madera. Este tipo de router tiene un amplio uso en la fabricación de esculturas, moldes, muebles, decoración, artesanía, publicidad y otros campos.
Industria del mueble: Incluye varios tipos de puertas, ventanas, gabinetes, estantes, mesas, sillas, sofás, taburetes, bancos, camas, escritorios, mesitas de noche, literas, armarios y tablas de té.
Industria de la publicidad: Abarca letreros publicitarios, logotipos, etiquetas, letras y números en 3D, tableros de doble color, placas de nombre de acrílico, nombres de empresas y luces LED.
Industria del molde: Comprende moldes de madera, moldes de espuma y moldes de metal.
