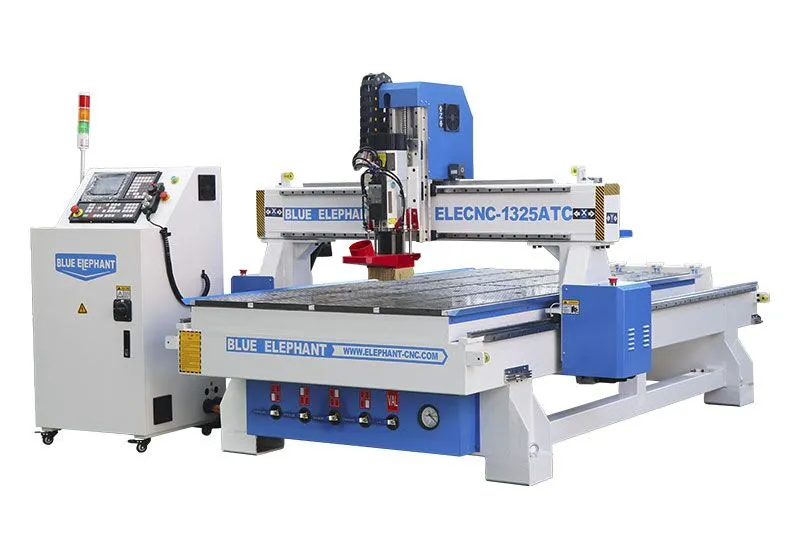

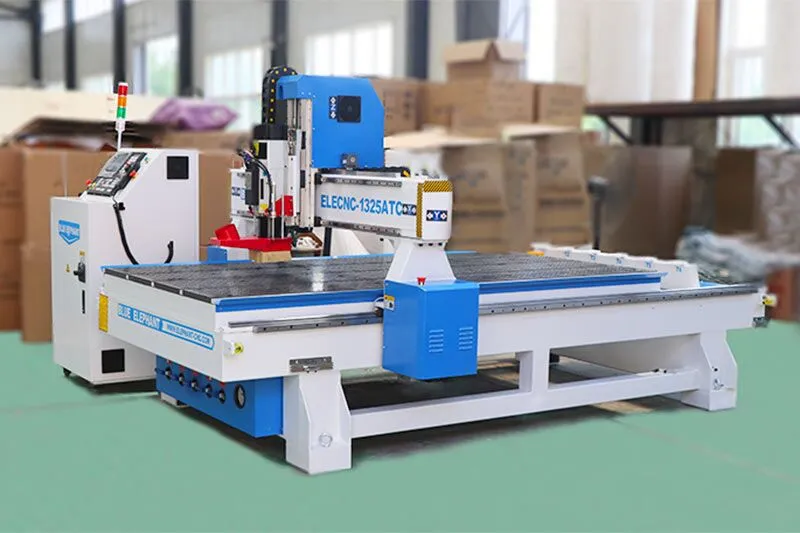

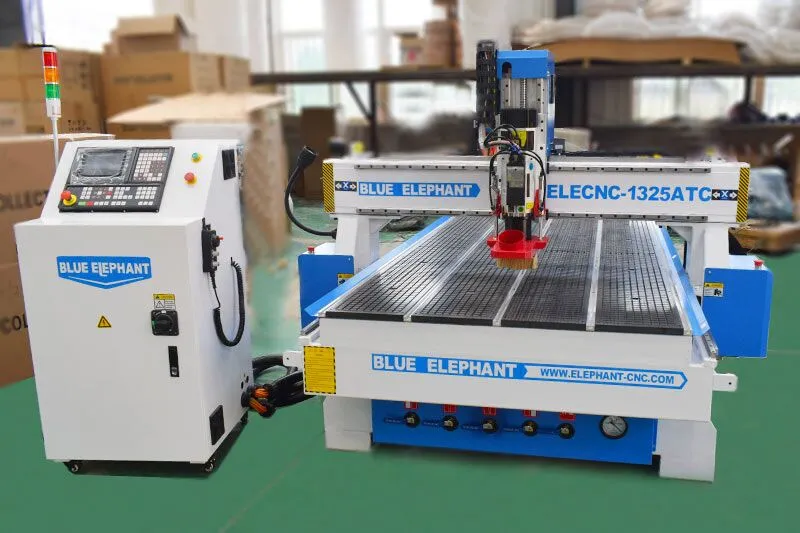

Router CNC de Carpintería ATC Lineal 1325
Máquina de Carpintería CNC ATC 4x8
Descripción
Este router CNC ATC lineal router 1325 es uno de los CNC más clásicos y populares entre las máquinas de grabado con cambio de herramientas. Utiliza un cargador de herramientas lineal con una rápida velocidad de cambio de herramientas. Y el cambio de herramientas se puede completar en unos pocos segundos, lo que mejora en gran medida la productividad.
Características
1. La mesa de vacío ahorra tiempo al fijar la pieza de trabajo, como la placa de MDF, en la mesa.
2. Router CNC ATC lineal con husillo de refrigeración por aire de 9kw, potente y la capacidad de corte en la pieza de trabajo es más fuerte.
3. La máquina CNC router 1325 cuenta con un gabinete de control separado, lo que la hace más conveniente en cuanto a operación y mantenimiento.
4. Esta máquina siempre ha sido muy bien recibida por grandes empresas o personas con diversas necesidades de procesamiento.
Parámetros
| Modelo | ELECNC1325ATC |
| Recorrido del eje X,Y | 1300x2500mm, opción: 1500*3000mm; 2000*3000mm; 2000*4000mm, etc. |
| Recorrido del eje Z | 200mm, opción: 300mm, 400mm, etc. |
| Tipo de husillo | Husillo de refrigeración por aire ATC de 9kw,18000rpm, pinzas ER32 |
| Tipo de inversor | 11kw |
| Banco de perforación | Opcional |
| Revista de herramientas | Revista de herramientas lineal Opción: Cambiador automático de herramientas de tipo carrusel |
| Portaherramientas con pinza | ISO30, pinza ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador de mango LNC de Taiwán opción: Controlador SYNTEC de Taiwán |
| Sistema de conducción | Servo AC Leadshine de 850w opción: Motor servo Yaskawa de 850w |
| Reductor | Opcional |
| Estructura de la máquina | Cuerpo de servicio pesado |
| Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T y vacío |
| Cilindro de posicionamiento | Opcional: 5 piezas (X2,Y3) |
| Guía lineal | Guía lineal original de Taiwán |
| Transmisión | Ejes X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphacam, Type 3, Ucancam, Aspire, etc. |
| Idioma de comando | Código G & Código M |
| Velocidad de desplazamiento | 60m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.07mm |
| Presión de aire de trabajo | 0.8MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de refrigeración por aire de 9kw (HSK F63), etc. |
PREGUNTAS FRECUENTES
¿Cuántas herramientas puede equipar en esta máquina?
Las herramientas estándar son 8 piezas, pero también podemos hacer 10 piezas, 12 piezas o 16 piezas según lo solicitado.
¿Cómo podemos transferir archivos a esta máquina?
Hay un puerto USB en el controlador, por lo que puedes transferir archivos a través del puerto USB.
¿Cómo mantengo este router CNC?
Conecta con el colector de polvo y mantén la máquina libre de polvo. Usa aceite lubricante para lubricar las guías de los rieles con frecuencia.
Detalles del Router CNC ATC
Aplicación
El router CNC ATC cuenta con un cargador de herramientas independiente, ya sea de tipo lineal o tipo carrusel. Puede cambiar automáticamente las herramientas necesarias durante el proceso de mecanizado sin interrumpir el trabajo. Esta máquina de grabado CNC tiene una amplia gama de aplicaciones en varios campos como muebles, publicidad, moldes, decoración y construcción. En términos de funcionalidad, tiene la capacidad de cortar, grabar, perforar, fresar y ranurar. En cuanto al procesamiento de materiales, la fresadora CNC ATC puede manejar varios tipos de madera, plástico, piedra, metales blandos y materiales compuestos.
