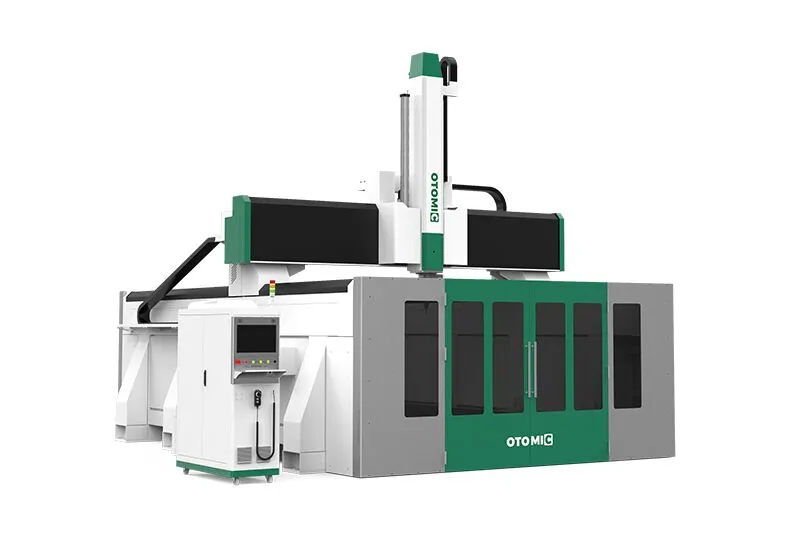

Centro De Mecanizado CNC Industrial De 5 Ejes
Enrutador CNC ATC De Espuma De 5 Ejes 2040
Descripción
El centro de router cnc 5 ejes de alta resistencia puede realizar múltiples procesos complejos y de alta resistencia. Adopta la estructura de pórtico móvil y mesa de trabajo fija, asegurando una gran flexibilidad y un amplio rango de procesamiento.
Características
1. El marco y el pórtico de acero soldado de alta resistencia garantizan la máxima rectitud y rigidez.
2. Reduce el tiempo de sujeción y herramientas repetidas, lo que acorta en gran medida el ciclo de desarrollo del producto y mejora la eficiencia del trabajo.
3. Router cnc 5 ejes con un cambiador de herramientas lineal, puede cambiar las herramientas automáticamente y lograr múltiples procesos de mecanizado.
4. Al adoptar la mesa de trabajo con ranura en T, puede usar los clips para fijar los materiales de pequeña escala, lo que puede ahorrar la electricidad de la bomba de vacío.
5. Puede procesar múltiples materiales, como piedra, poliestireno, madera, aluminio, etc.
Parámetros
Modelo | ELECNC-3050 |
Recorrido del eje X,Y | 3000x5000mm, opción: 1300*2500mm; 1500*3000mm; 2000*3000mm, etc |
Recorrido del eje Z | 1100mm |
Tipo de husillo | Husillo DMASS de Alemania de 10KW |
Tipo de inversor | 15kw |
Banco de perforación | Taladros verticales 5+4 de Taiwán o Italia |
Revista de herramientas | Cambiador automático de herramientas tipo carrusel |
Portaherramientas con pinza | Portaherramientas HSK |
Sistema de control | Syntec 610MA-E5 |
Sistema de conducción | Motor y controlador servo YASKAWA de Japón de 1800W |
Reductor | Reductor SHIMPO de Japón |
Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T y vacío |
Cilindro de posicionamiento | 5 piezas (X2,Y3) |
Guía lineal | Guía lineal de Taiwán #35 con protección contra el polvo |
Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
Sistema de lubricación | Sistema de lubricación semi-automático |
Calibración de herramientas | Calibración automática del sensor de herramientas |
Cables | Cables Igus de Alemania con certificado CE, cUL |
Software compatible | Software profesional de 5 ejes personalizado |
Idioma de comando | Código G & Código M |
Velocidad de desplazamiento | 80m/min |
Velocidad de trabajo | 0-25m/min |
Presión de aire de trabajo | 0.6MPa |
Voltaje de trabajo | 380V 3PH 50HZ/ 60HZ |
PREGUNTAS FRECUENTES
1.¿Cuál es la principal diferencia entre el enrutador CNC de 5 ejes y la fresadora CNC?
La principal diferencia radica en el diámetro de la herramienta de corte. El diámetro de corte comúnmente utilizado para la fresadora CNC es de 6-40 mm, mientras que el diámetro de corte para el enrutador CNC de 5 ejes es de 0.2-3 mm.
2.¿Qué es la máquina CNC de 5 ejes?
La máquina CNC de 5 ejes es una máquina CNC de precisión y tecnología avanzada que se usa especialmente para el procesamiento de superficies curvas complejas.
3.¿Proporcionan software para la máquina?
Efectivamente. Ofrecemos software profesional personalizado para la máquina de 5 ejes.
Detalles Del Router CNC De 5 Ejes
Aplicación
INDUSTRIAS
El router CNC de 5 ejes tiene un husillo que se mueve de un lado a otro. Durante el mecanizado, puede cambiar automáticamente su dirección sin necesidad de detenerse. Este tipo de router se usa en muchos campos, como fabricación de muebles, publicidad, moldes, decoración, construcción y otras industrias. En cuanto a sus capacidades, puede cortar, grabar, perforar, fresar y hacer ranuras. En cuanto a los materiales, puede trabajar con una amplia variedad, incluyendo madera, plástico, piedra, metales blandos y compuestos.
MATERIAL
Materiales de madera incluyen: Madera natural, contrachapado, corcho, madera dura, tablero de fibra, tablero de partículas, tablero de melamina, LDF, MDF y tablero de partículas.
Los materiales de plástico y goma incluyen: Acrílico, ABS, HDPE, PVC, LDPE, UHMW, resina, tablero bicolor, PP y EVA.
Los materiales de piedra incluyen: Granito, mármol, pizarra, basalto, guijarros, cerámica, porcelana, y piedra natural y artificial.
Los metales blandos incluyen: Aluminio, latón, cobre y acero de bajo carbono.
Los compuestos incluyen: Compuesto de aluminio-plástico, compuesto de cobre, compuesto de titanio y compuesto de zinc.
