Router CNC De Piedra De 4 Ejes Grabando Granito
Router CNC De Piedra De 4 Ejes Tallando Granito
Descripción
A diferencia de otras máquina de grabado de granito, esta máquina de grabado en granito 3D ATC añade un cambiador automático de herramientas tipo carrusel. Y también instalamos diferentes cuchillos en el portaherramientas, por lo que promueve en gran medida la eficiencia de trabajo.
Características
1. Diseñada con un cambiador automático de herramientas tipo carrusel, y la eficiencia de trabajo puede ser promovida en gran medida.
2. Diseñada con dispositivo rotatorio, y el diámetro, la longitud y la posición del dispositivo rotatorio pueden ser personalizados de acuerdo a sus requerimientos.
3. Máquina de grabado de granito adoptando el husillo de refrigeración por agua Changsheng ATC, y la velocidad puede llegar a 18000rpm por minutos.
4. Por favor, tenga en cuenta que todas las especificaciones y el tamaño de trabajo pueden ser diseñados con sus requerimientos.
Parámetros
| Modelo | ELECNC2113ATC-4A |
| Recorrido del eje X,Y | 2100*1300mm, opción: 1300*2500mm, 2100*3000mm, 2100*4000mm, etc. |
| Recorrido del eje Z | 600mm, opción: 500mm, 600mm, 700mm, etc. |
| Tipo de husillo | Husillo de refrigeración por agua de 5.5kw ATC, NBT30, ER32 |
| Tipo de inversor | 5.5kw |
| El 4th eje | Reductor de precisión de rueda de piñón cicloidal, con alta precisión de transmisión y rigidez torsional Puede oscilar desde -90 grados hasta +90 grados |
| Revista de herramientas | Cambiador automático de herramientas tipo carrusel |
| Portaherramientas con pinza | NBT30,ER32 pinza: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador SYNTEC /LNC de Taiwán |
| Sistema de accionamiento | Controlador servo AC de 1kw de Japón YASKAWA y motor servo AC de 850w, 4 conjuntos. opción: servo Syntec de Taiwán de 1kw |
| Reductor | Reductor SHIMPO de Japón |
| Estructura de la máquina | Cuerpo de alta resistencia con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de acero inoxidable |
| Guía lineal | Guía lineal de Taiwán |
| Transmisión | Eje X, Y: Cremallera y piñón helicoidal de Taiwán /Alemania Eje Z: Tornillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Sistema de refrigeración | Refrigeración por agua |
| Software compatible | Powermill, UG, Alphacam, Fusion 360, etc. |
| Lenguaje de comando | Código G & Código M |
| Velocidad de desplazamiento | 40m/min |
| Velocidad de trabajo | 0-20m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
PREGUNTAS FRECUENTES
¿Qué software proporcionan para la máquina CNC de 4 ejes?
Suministramos el software Powermill/UG con procesador posterior de forma gratuita. El procesador posterior tiene una función RTCP, lo que significa que tiene una configuración de compensación de la herramienta de corte. Por supuesto, puedes abrir la función RTCP en el sistema de control.
¿Puedo usar esta máquina CNC en arenisca?
Sí, por supuesto. La mayoría de los clientes la compran para procesar arenisca.
¿Qué es el reductor Shimpo?
El reductor Shimpo de Japón se utiliza para reemplazar la transmisión por correa. Tiene varias características: 1) Mejora la precisión del trabajo; 2) Reduce la velocidad de salida; 3) Aumenta el par de salida.

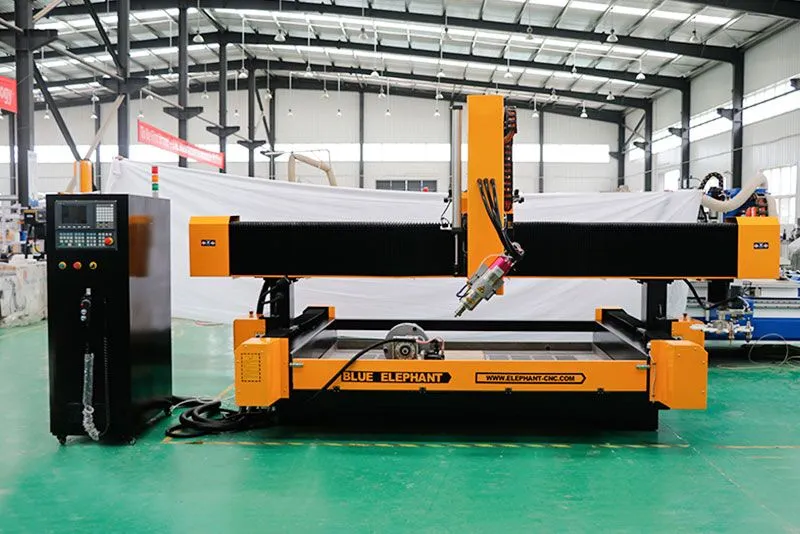

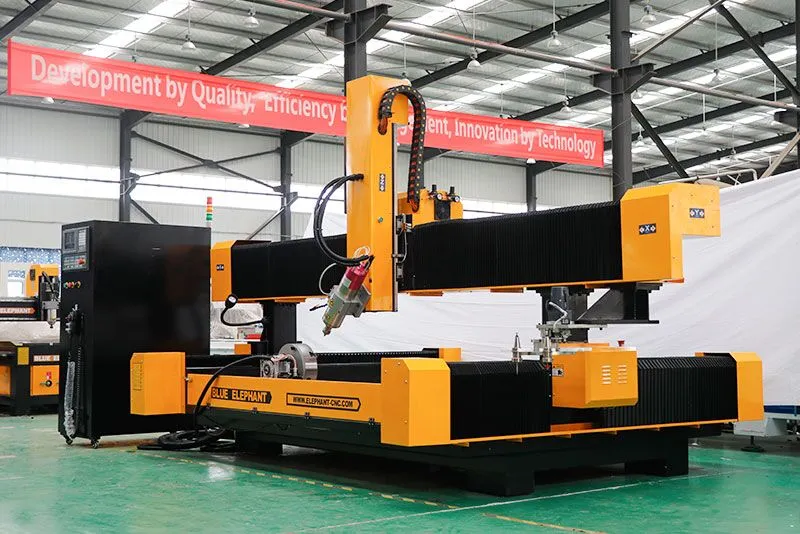

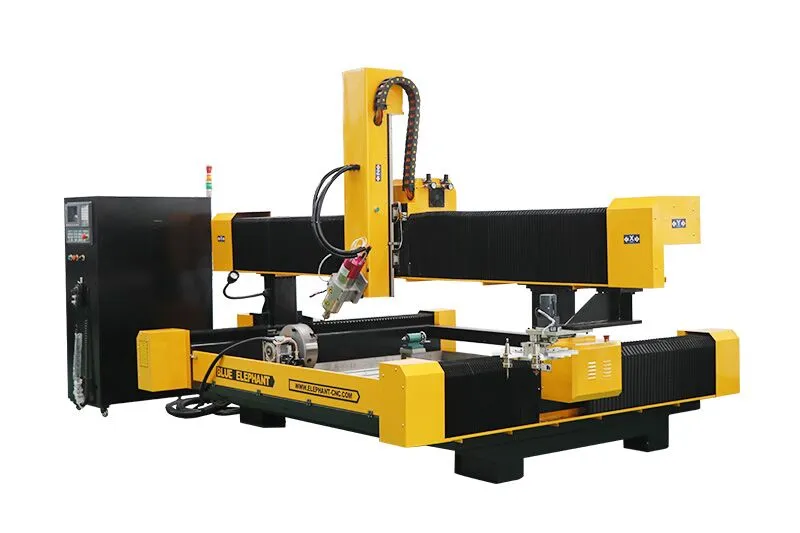

Detalles De La Máquina De Grabado En Piedra
Aplicación
La máquina de grabado CNC para piedra está diseñada principalmente para trabajar con piedra, como el grabado de líneas, el grabado de planos 2D, el grabado en relieve 3D, el grabado de sombras, etc. Puede procesar mármol, granito, jade, cristal, lápida, ágata, cerámica, plástico, tablero compuesto químico y otros materiales. Se utiliza ampliamente en el procesamiento de encimeras de cocina de mármol y granito, encimeras de baño, lavabos, mesas, tanques de drenaje, etc.
