Potente Centro De Mecanizado CNC De 5 Ejes
Centro De Mecanizado De Espuma CNC De 5 Ejes
Descripción

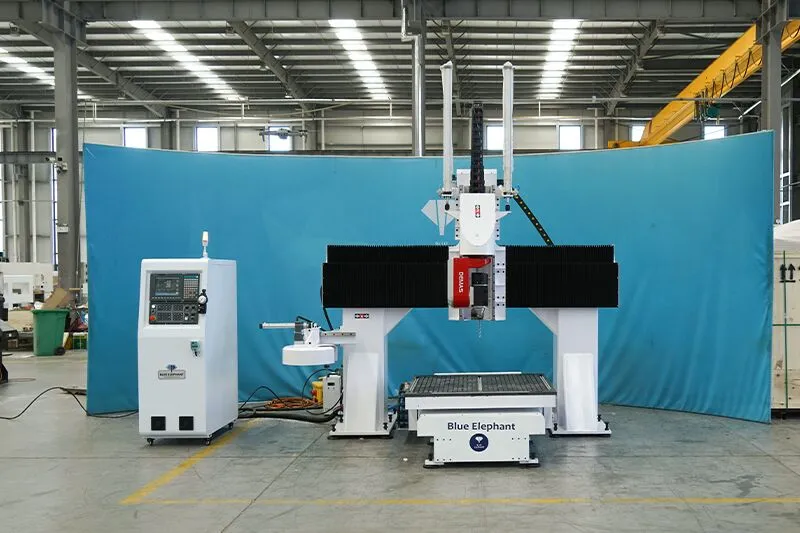

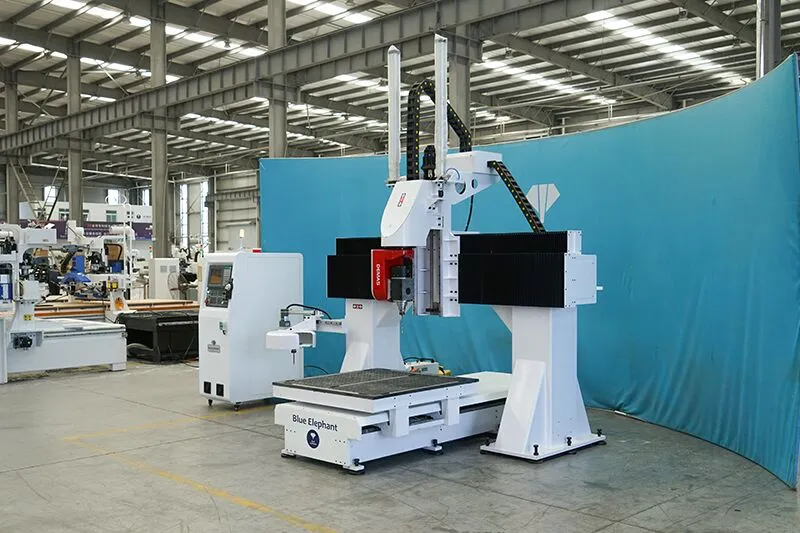

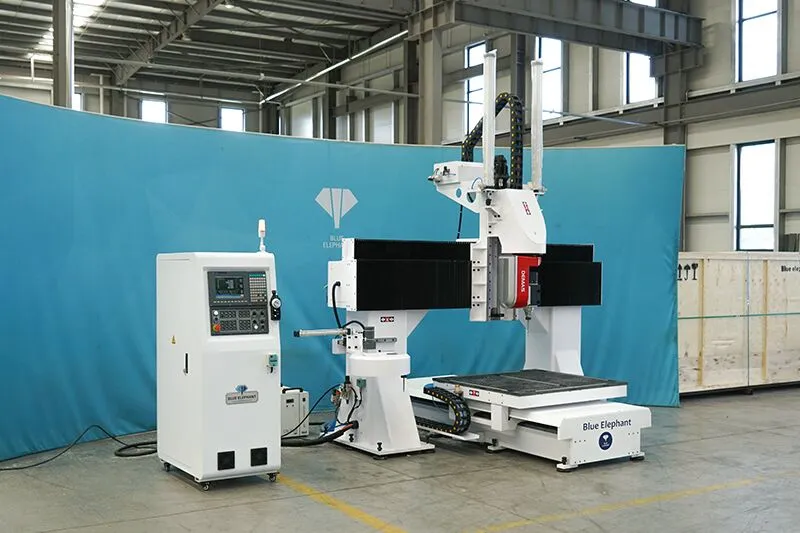

Este 5 axis CNC machine centro de mecanizado CNC de 5 ejes mejorado se agrega con una cubierta protectora, revista de carrusel ATC y mesa de ranura T y vacío. Por lo tanto, se utiliza ampliamente en aeroespacial, automotriz, fabricación de moldes, fabricación de obras de arte, equipos médicos y otros campos. Puede llevar a cabo un procesamiento de piezas más complejo y preciso, convirtiéndose así en una máquina ideal para mejorar la eficiencia de producción y la calidad del producto.
Características
1. La mesa con ranura en T y vacío de 2 zonas ofrece una mayor capacidad de adsorción y facilita la fijación del material.
2. La cubierta de chapa metálica en el eje Z es estética y a prueba de polvo.
3. La revista de carrusel de 12 herramientas puede cambiar automáticamente las herramientas para realizar trabajos más complejos.
4. El husillo de enfriamiento por agua de 12kw puede girar 360° para un grabado 3d rápido.
5. Todos los accesorios son de marcas internacionales de primera línea, lo que garantiza la precisión y calidad del procesamiento.
Parámetros
Modelo | ELECNC1212-5A |
Recorrido del eje X,Y | 1200X1200mm |
Recorrido del eje Z | 500mm |
Husillo | Husillo de enfriamiento por agua de 12kw,24000RPM |
Inversor | Inversor Fuling de 15kw |
Revista de herramientas | Cambiador de herramientas de carrusel con revista de 12 piezas |
Portaherramientas con pinza | Portaherramientas HSK F63 |
Sistema de control | Sistema de control de 5 ejes Syntec 610-E5 con funciones RTCP |
Sistema de conducción | Eje X, Y 1.8kw; Eje Z 1.3kw Motores servo Yaskawa de Japón |
Reductor | Shimpo de Japón |
Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
Mesa de trabajo | Mesa de trabajo de ranura T y vacío (2 zonas) |
Guía lineal | Guía lineal 30# de Taiwán |
Transmisión | Tornillo TBI de Taiwán |
Sistema de lubricación | Sistema de lubricación automática de 1.5L |
Calibración de herramientas | Calibración automática del sensor de herramientas |
Cables | Cables Igus de Alemania con certificado CE, cUL |
Software compatible | Software Powermill |
Idioma de comando | Código G |
Voltaje de trabajo | 380V 3PH 50HZ |
Artículos opcionales
Bomba de vacío | Circulación de agua Soplador de anillo Paleta rotativa, sin aceite: Tongyou, Eurovac de Taiwán, Becker de Alemania |
Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
Dispositivo de protección | Cortina de luz |
PREGUNTAS FRECUENTES
1.¿Cuál es la aplicación de las herramientas de máquina de 5 ejes?
Realiza mecanizado de precisión en esculturas tridimensionales de cinco lados, modelos y superficies geométricas complejas.
2.¿Cómo distinguir una máquina CNC de 5 ejes?
La característica distintiva de un enrutador CNC de 5 ejes radica en si la máquina herramienta cuenta con la función RTCP.
3.¿Qué es la máquina CNC de 5 ejes?
La máquina de grabado de cinco ejes se refiere a la adición de dos dispositivos que pueden girar alrededor de un eje de coordenadas lineales en base al enlace de tres ejes.
Aplicación
El centro de mecanizado CNC de cinco ejes es una herramienta de mecanizado CNC de alta precisión y alta eficiencia con la capacidad de procesar simultáneamente en múltiples ejes. Puede procesar piezas de trabajo en diferentes ángulos y direcciones, de modo que se logre un procesamiento de piezas más complejo y una mayor precisión de procesamiento. Como procesamiento de superficies complejas, procesamiento de agujeros en múltiples ángulos, procesamiento de piezas tridimensionales complejas, procesamiento de piezas de alta precisión, etc.
