Descripción
4 axis maquila de router CNC 4×4 en venta con tamaño de mesa 1200x1200mm / 48″x96″, está equipado con kits CNC de husillo automático y dispositivo rotatorio. Es un router CNC mini / pequeño que funciona con todos los códigos G estándar para aficionados o tiendas en casa.
Características
1. La mesa del 4 axis maquila de router CNC 4×4 puede cumplir con cualquier procesamiento en materiales no metálicos / metales blandos, como madera maciza, MDF, acrílico, plástico, aluminio, cobre, latón, etc.;
2. A pesar de su tamaño compacto, este equipo posee una gran potencia que le permite esculpir superficies 3D, objetos cilíndricos y llevar a cabo tareas de carpintería automática con eficacia.
3. La inclusión del dispositivo rotatorio en el kit CNC es fundamental para el procesamiento de piezas de trabajo cilíndricas.
4. Los kits CNC de husillo ATC, gestionan y recogen las brocas correctas durante la carpintería, no necesitan ningún asistente manual, ahorran tiempo y trabajo, automatizan su carpintería;
5. El controlador LNC aporta a esta máquina CNC 4×4 una alta estabilidad y una operación sencilla y conveniente;
6. El kit de router CNC de marca asegura que la máquina CNC sea duradera y de mayor vida útil;
Parámetros
| Modelo | ELECNC1212ATC |
| Recorrido del eje X,Y | 1200x1200mm, opción: 1500*3000mm; 2100*3000mm; 2100*4000mm, etc |
| Recorrido del eje Z | 200mm, opción: 300mm, 400mm, 500mm, 600mm, etc |
| Tipo de husillo | Husillo de refrigeración por agua ATC de 5.5kw, BT30, ER32 |
| Tipo de inversor | 5.5kw |
| Banco de perforación | Opción |
| Revista de herramientas | Cambiador de herramientas automático de tipo lineal Opción: cambiador de herramientas automático de tipo carrusel |
| Portaherramientas con pinza | BT30, pinza ER32: φ4, φ6, 1/8,1/2 |
| Sistema de control | Controlador LNC de Taiwán |
| Sistema de conducción | Servo Leadshine de 750W |
| Reductor | Reductor SHIMPO de Japón como opción |
| Estructura de la máquina | Cuerpo de servicio pesado con tratamiento de temple |
| Mesa de trabajo | Mesa de trabajo de aluminio T-slot & vacuum |
| Cilindro de posicionamiento | 5 piezas (X2, Y3) como opción |
| Guía lineal | Guía lineal de Taiwán (a prueba de polvo como opción) |
| Transmisión | Eje X, Y: Cremallera y piñón helicoidales de Taiwán / Alemania Eje Z: Husillo de bolas de alta precisión TBI de Taiwán |
| Sistema de lubricación | Sistema de lubricación automática de 1.5L |
| Calibración de herramientas | Calibración automática del sensor de herramientas |
| Cables | Cables Igus de Alemania con certificado CE, cUL |
| Software compatible | Artcam, Alphcam, Type 3, Ucancam, Aspire, etc |
| Idioma de comando | Código G |
| Velocidad de desplazamiento | 60m/min |
| Velocidad de trabajo | 0-25m/min |
| Precisión de reposicionamiento | ±0.03mm |
| Resolución del sistema | ±0.0025mm |
| Precisión de trabajo | ±0.03mm |
| Presión de aire de trabajo | 0.6MPa |
| Voltaje de trabajo | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ/ 60HZ |
Artículos opcionales
| Bomba de vacío |
Tongyou, Eurovac de Taiwán, Becker de Alemania |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de luz |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63),12kw (ISO30, HSK F63), etc |
PREGUNTAS FRECUENTES
¿Qué factores afectan la velocidad de mecanizado del router CNC?
Los factores que afectan la velocidad de mecanizado incluyen principalmente la potencia del husillo, el diámetro del cortador, la profundidad de corte, la potencia del motor del controlador, etc.
En otras palabras, el husillo no es el único factor que afecta la velocidad de procesamiento. Pero en general, cuanto mayor es la potencia del husillo, mayor es el diámetro del cortador y mayor es la profundidad de corte. La velocidad de procesamiento aumentará en consecuencia.
¿Cuál debería elegir, DSP? ¿NC Studio? ¿O controlador Syntec/Siemens?
Estos son todos controladores de router CNC. El control de mano DSP puede controlar su router CNC sin conectar a una computadora.
El controlador NC Studio se basa en el sistema operativo Windows 8 o Windows 10. Puede controlar su router CNC a través de la computadora.
El controlador Syntec/Siemens es un sistema de control independiente y puede controlar trayectorias de procesamiento complejas. Es bastante adecuado para routers CNC de gran tamaño con motor servo.
¿Cómo sé si el tamaño de la mesa de trabajo es adecuado para mis requisitos de procesamiento?
Es importante seleccionar un tamaño de mesa de trabajo adecuado. Puede elegir el tamaño de la mesa de trabajo en función de la dimensión de sus materiales y la cantidad de partes que se cortan a la vez.
Si se dedica a la producción de muebles, como puertas y armarios, debe elegir la mesa de trabajo con el tamaño de 48, 510, o 6*10. Sin embargo, cuando desea usar un router CNC para hacer artesanías o regalos de tamaño pequeño con madera, PVC, plástico o vidrio, puede elegir un mini router CNC para hacer el trabajo.

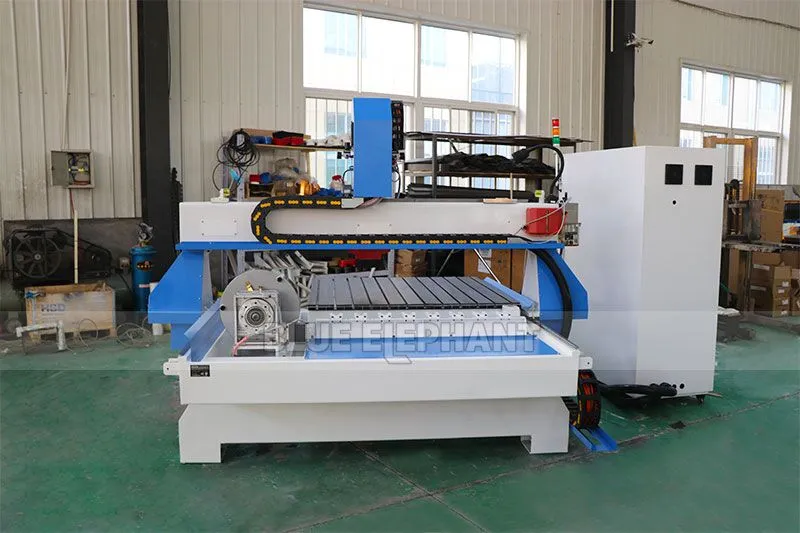

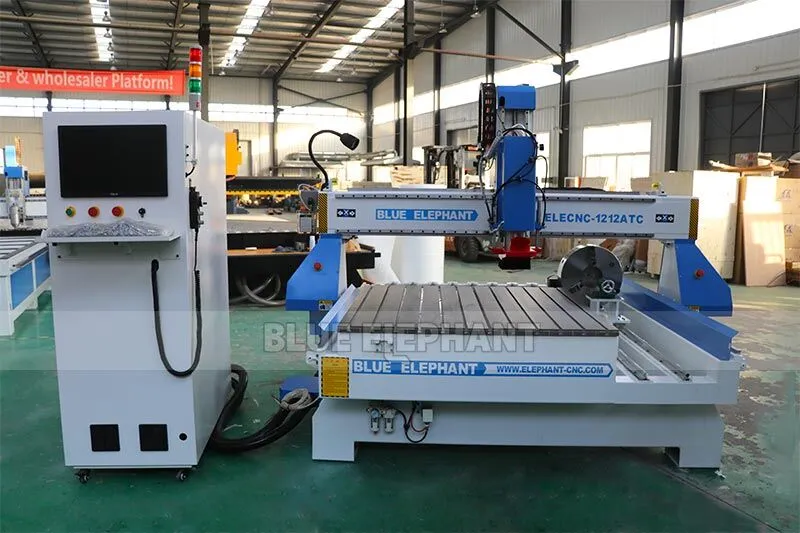

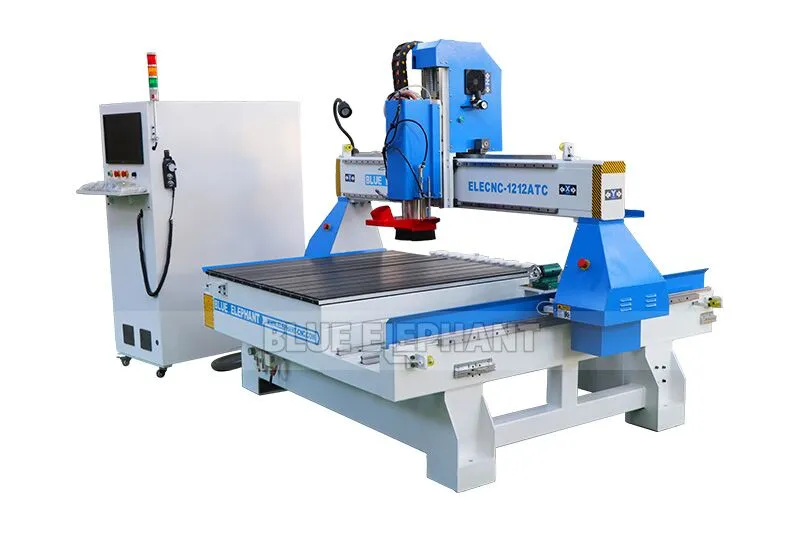

Detalles del Router CNC ATC
Aplicación
El router CNC ATC de 4 ejes mencionado se refiere a un modelo con un husillo giratorio capaz de oscilar 180° de izquierda a derecha. Su trayectoria de trabajo abarca los ejes X, Y, Z y A, lo que lo hace idóneo para el corte y grabado de piezas tridimensionales, como moldes de espuma, esculturas y estatuas de madera y piedra, además de aplicaciones básicas. Asimismo, puede perforar agujeros laterales y realizar ranuras en los paneles de madera. Este tipo de router CNC ATC de 4 ejes se utiliza ampliamente en la fabricación de esculturas y estatuas, moldes, muebles, decoración, artesanía, publicidad y otros campos.
